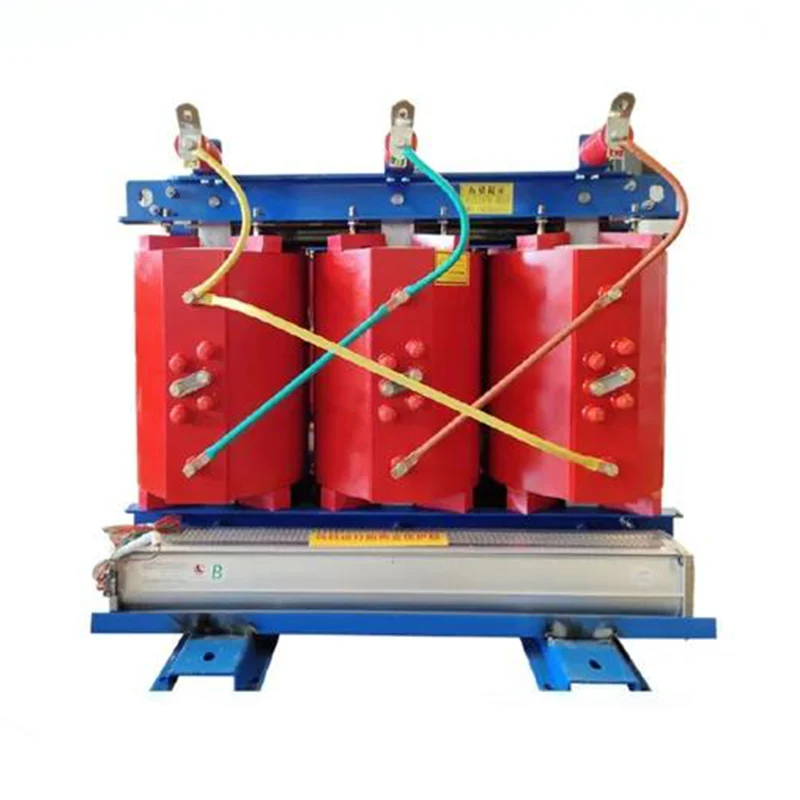

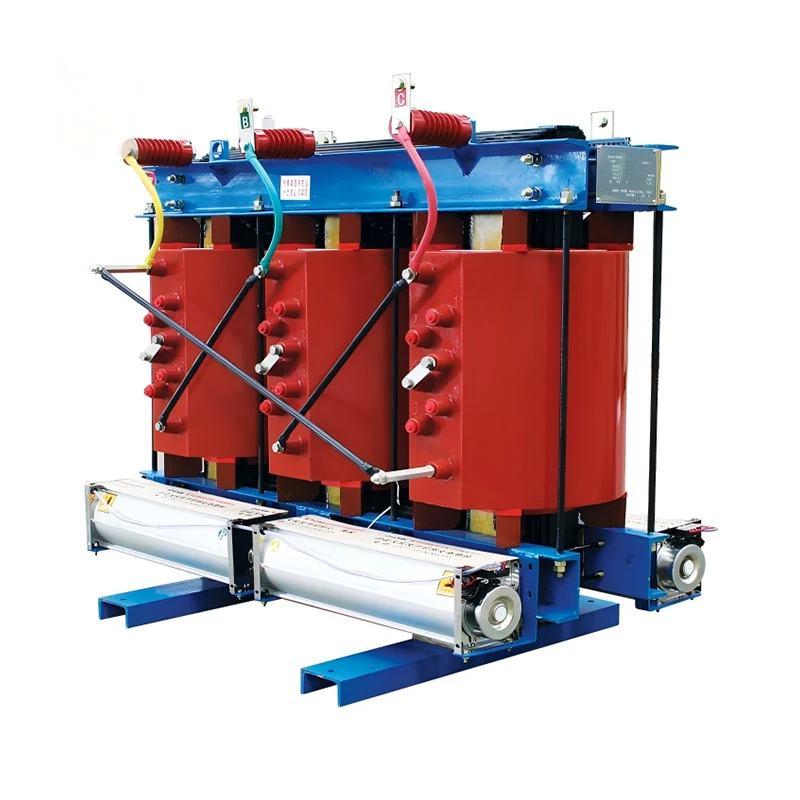

Kerntype Droge stroomtransformator

Als professionele fabrikant willen wij u een JUCEG Core Type Dry Type Power Transformer aanbieden. En we zullen u de beste after-sales service en tijdige levering aanbieden. De ijzeren kernstructuur van het harttype wordt overgenomen, waarbij de ijzeren kernkolom en het juk een gesloten magnetisch circuit vormen en de wikkeling rond de ijzeren kernkolom wordt gewikkeld. De ijzeren kern wordt meestal gemaakt door hoogwaardige, korrelgeoriënteerde koudgewalste siliciumstaalplaten met hoge magnetische geleidbaarheid te stapelen om nullastverlies en nullaststroom te verminderen. Het oppervlak van de ijzeren kern is bedekt met speciale hars om vocht en roest te voorkomen en het bedrijfsgeluid te verminderen. De wikkeling wordt behandeld met epoxyharsgieten of impregnatie-isolatie om een ​​zeer sterke glasvezelstructuur te vormen, die uitstekende elektrische prestaties en mechanische sterkte heeft. Tussen de hoog- en laagspanningswikkelingen worden isolatiebuizen geplaatst om de elektrische isolatie te vergroten, en afstandsblokken en steunplaten worden gebruikt om de spoelen op te sluiten om de stabiliteit en betrouwbaarheid van de wikkelingen te garanderen. Kerntype Droge type stroomtransformator vertrouwt voornamelijk op luchtconvectie of geforceerde luchtkoeling voor warmteafvoer. Bij gebruik van natuurlijke luchtkoeling (AN) kan de transformator lange tijd continu op het nominale vermogen werken. Bij gebruik van geforceerde luchtkoeling (AF) wordt de efficiëntie van de warmteafvoer verbeterd door het aantal ventilatoren te vergroten, en kan de uitgangscapaciteit van de transformator met 50% worden verhoogd, geschikt voor intermitterende overbelasting of overbelasting bij noodgevallen.

Soorten droge typetransformatoren:

1. Giethars droog type transformator (CRT):

Gebruikt epoxyhars om wikkelingen in te kapselen en ze te beschermen tegen vocht, stof, corrosie en andere omgevingsfactoren.

Geschikt voor ruimtes met een hoge luchtvochtigheid, binneninstallaties en brandgevaarlijke ruimtes vanwege het niet-hygroscopische, niet-ontvlambare en onderhoudsvrije karakter.

Verkrijgbaar in vermogens van 25 kVA tot 12.500 kVA, met een isolatieklasse van F (90°C temperatuurstijging).

2. Vacuümdruk geïmpregneerde transformator (VPI):

Impregneert wikkelingen met klasse H polyesterhars onder vacuüm en druk, waardoor luchtspleten of holtes in de isolatie worden geëlimineerd.

Verbetert de mechanische sterkte, diëlektrische sterkte en thermische stabiliteit.

Geschikt voor buiteninstallaties, seismische gebeurtenissen en temperatuurschommelingen dankzij de robuuste constructie, vochtbestendige behuizing en lage thermische uitzettingscoëfficiënt.

Technische gegevens

Voordelen

Uitstekende elektrische isolatieprestaties: Na te zijn geïmpregneerd, kan de Core Type Dry Type Power Transformer de epoxyhars volledig doordringen in het kronkelende interieur, waardoor de gaten tussen de isolatiematerialen worden opgevuld en de algehele isolatieprestaties worden verbeterd. De geïmpregneerde wikkelingsisolatielaag is uniform en dicht, waardoor het risico op lokale ontlading wordt verminderd en de betrouwbaarheid van de transformator wordt verbeterd.

Verbeterde mechanische sterkte: Na impregnatie stolt de epoxyhars nauw samen met de wikkeling, waardoor een integrale structuur wordt gevormd, die de mechanische sterkte en trillingsweerstand van de wikkeling verbetert. Het impregnatieproces kan de positie van de isolatiematerialen fixeren en voorkomen dat ze loskomen of verschuiven als gevolg van trillingen of temperatuurveranderingen.

Vocht- en schimmelbestendigheid: het impregnatieproces vormt een dichte beschermende film op het wikkeloppervlak, waardoor effectief wordt voorkomen dat vocht binnendringt en wordt voorkomen dat de isolatiematerialen vochtig en beschimmelen. Door een vocht- en schimmelbestendige behandeling wordt de levensduur van de isolatiematerialen van de transformator verlengd en worden fouten veroorzaakt door isolatieveroudering verminderd.

Verbetering van de prestaties van de warmteafvoer: de impregnatiebehandeling van de Core Type Dry Type Power Transformer kan de openingen tussen de isolatiematerialen opvullen, de luchtlaag verminderen en de warmtegeleidingsefficiëntie verbeteren, waardoor de wikkeling warmte kan afvoeren. Gecombineerd met een redelijk ventilatieontwerp kan de geïmpregneerde droge transformator ook goede warmteafvoerprestaties bereiken.

Kosteneffectiviteit: Vergeleken met het giettype kan bij de impregnatiebehandeling in sommige gevallen minder epoxyharsmateriaal worden gebruikt, waardoor de materiaalkosten worden verlaagd. De impregneerbehandeling is geschikt voor wikkelingen van verschillende vormen en afmetingen, heeft een hoge procesflexibiliteit en kan aan uiteenlopende behoeften voldoen.
