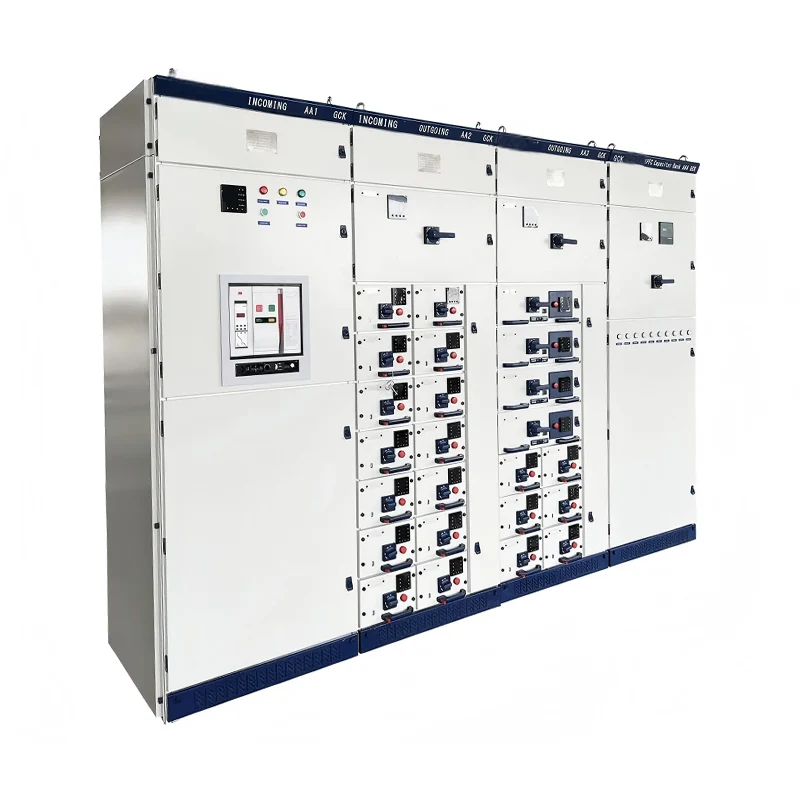

GCS uittrekbare laagspanningsschakelapparatuur

JUCEG is een fabrikant en leverancier die gespecialiseerd is in het leveren van GCS uittrekbare laagspanningsschakelapparatuur.GCS uittrekbare laagspanningsschakelapparatuur wordt op grote schaal toegepast door ervaren gebruikers en is geschikt voor distributie, gecentraliseerde besturing van elektromotoren, reactief vermogencompensatie, enz. in energieopwekkings- en voedingssystemen met een driefasige AC-frequentie van 50 (60) Hz, een nominale werkspanning van 380V (400V, 660V) en een nominale stroom van 4000A. of lager. Het GCS uittrekbare laagspanningsschakelapparaat wordt veel gebruikt in grote energiecentrales, petrochemische systemen en andere plaatsen met hoge automatiseringsniveaus en vereisten voor computerinterfaces. Als laagspanningsdistributieapparaat voor driefasige wisselstroom met een frequentie van 50 (60) Hz, een nominale werkspanning van 380V (400V, 660V) en een nominale stroom van 4000A of minder, wordt het gebruikt in energieopwekkings- en voedingssystemen voor distributie, gecentraliseerde besturing van motoren en blindvermogencompensatie, en speelt het een belangrijke rol.

Technische specificaties

Nominale spanning: Hoofdcircuit AC 380V (400V, 660V), hulpcircuit AC 220V, 380V (400V), DC 110V, 220V.

Nominale frequentie: 50 (60) Hz.

Nominale isolatiespanning: 660V (1000V).

Nominale stroom: Horizontale bus ≤ 4000A, Verticale bus (MCC) 1000A.

Nominale weerstandsstroom op korte termijn van bus: 50 kA, 80 kA (1s).

Nominale piekstroom van bus: 105 kA, 176 kA (0,1 s).

Stroomfrequentie Testspanning: Hoofdcircuit 2500V/1min, hulpcircuit 1760V/1min (sommige materialen vermelden 2000V/1min).

Soorten schakelapparatuur: uitneembaar versus vast

Uittrekbare en vaste schakelapparatuur beschikt over onderscheidende eigenschappen die hun toepassing in verschillende situaties in elektrische energiesystemen mogelijk maken. GCS uittrekbare laagspanningsschakelapparatuur is gemaakt voor toepassingen waarbij variabele factoren en gemakkelijk bereik erg belangrijk zijn. Deze systemen maken het mogelijk om één specifiek onderdeel eruit te halen, wat niet het hele systeem beïnvloedt, waardoor de onderhouds- en upgradeprocessen worden vereenvoudigd. Dit type schakelapparatuur is geschikt in complexe energiesystemen, omdat stilstandtijden zoveel mogelijk moeten worden vermeden. Aan de andere kant zijn vaste schakelapparatuur steeds duurzamer en goedkoper; het is echter gericht op gebieden waar het onderhoud van activa zeldzaam is en de vraag naar vervanging van apparatuur laag is. Ze bieden een relatief beperktere oplossing, wat een must is in bepaalde besloten installaties.

Bij het bekijken van de top 3 zoekresultaten kwam er een trend naar voren uit de zoekopdracht, die zich concentreerde op enkele belangrijke technische parameters die dit soort schakelapparatuur onderscheiden:

· Toegankelijkheid: De grootste zorg met betrekking tot de uittrekbare eenheden is dat ze gemakkelijk toegankelijk zijn, waardoor eenvoudig en snel onderhoud, reparatie en vervanging van de componenten mogelijk is, wat het geval is bij systemen die hoge uptime-eisen stellen.

· Kosten: Vaste schakelapparatuur verdient echter de voorkeur, vooral uit kostenoverwegingen, omdat deze goedkoper zijn vanwege de eenvoudige structuur en de lage onderhoudsvereisten.

· Grootte: Het compacte karakter van vaste schakelapparatuur wordt ook aangegeven als het belangrijkste voordeel in situaties waar het ruimtelijke plaatsing betreft.

Hoe werkt een GCS uittrekbaar schakelapparaat?

1. Algemene functie en samenstelling:

Het GCS uittrekbare laagspanningsschakelapparaat is een driefasig wisselstroomstroomdistributieapparaat met een nominale werkspanning van 380 V (uitbreidbaar tot 400 V en 660 V) en een nominale stroom tot 4000 A (verbeterde versie kan 6300 A bereiken). De kernfuncties omvatten stroomverdeling, gecentraliseerde controle van elektromotoren en blindvermogencompensatie. Het wordt veel gebruikt in energiecentrales, petrochemische industrieën, metallurgie, textiel, hoogbouw en stroomdistributiesystemen van andere industrieën.

2. Modulair ladeontwerp:

De schakelkast heeft een ladeachtige structuur. Elke lade is een zelfstandige functionele eenheid, met een hoogtemodule van 160 mm. GCS uittrekbare laagspanningsschakelapparatuur is onderverdeeld in series van vijf maten: 1/2 eenheid, 1 eenheid, 1,5 eenheid, 2 eenheden en 3 eenheden. De hoogte van de lade kan worden aangepast, terwijl de breedte en diepte vast zijn, waardoor de uitwisselbaarheid van dezelfde functionele eenheden wordt gegarandeerd. Het ladepaneel is uitgerust met positie-indicatoren zoals "open", "dicht", "test" en "intrekken", en wordt ook geleverd met een mechanische vergrendeling om onbedoelde bediening te voorkomen. De lade wordt naar voren geduwd door een schuifgleuf en een schuifblokstructuur, en de veerbegrenzingsvergrendeling verbetert de stabiliteit en voorkomt oververhitting van componenten of losraken van de lade.

3. Functieruimte-isolatie en railopstelling:

De kast is verdeeld in functionele unitruimte, railruimte en kabelruimte. Elke kamer is strikt geïsoleerd om de verspreiding van storingen te voorkomen. De functionele unitruimte herbergt het ladeblok, de railruimte regelt de horizontale rail en de kabelkamer realiseert de in- en uitgang van kabels. De horizontale stroomrail is in een horizontale positie aan de achterkant van de kast geplaatst, waardoor het vermogen om elektrische krachten te weerstaan ​​wordt vergroot en het hoofdcircuit een hoge kortsluitsterkte heeft (de dynamische stabiele stroom kan 76 kA bereiken). De verticale rail heeft een nominale stroom van 1000 A (voor MCC-kasten) en voldoet aan de vereisten voor stroomdistributie met grote capaciteit.

4.Elektrische aansluiting en adapterontwerp:

Plug-in en adapter: De inkomende en uitgaande lijnen van de lade gebruiken een verschillend aantal stripstructuren van plug-in componenten, afhankelijk van de huidige grootte, om betrouwbaar contact te garanderen. De lade voor 1/2 eenheid is verbonden met het kabelcompartiment via de ZJ-2-type adapter op de achterplaat. De eenheidslade heeft de staaf- of buisvormige structuur van de ZJ-1-type adapter om de temperatuurstijging te verminderen en de betrouwbaarheid te verbeteren. Het ontwerp van het kabelcompartiment van de GCS uittrekbare laagspanningsschakelapparatuur ondersteunt zowel de bovenste als de onderste inkomende en uitgaande lijnen. De nulsequentie-stroomtransformator is in het compartiment geplaatst voor eenvoudige installatie en onderhoud. De breedte van het compartiment kan worden geselecteerd als 240 mm of 440 mm om aan verschillende kabelhoeveelheidsvereisten te voldoen.
