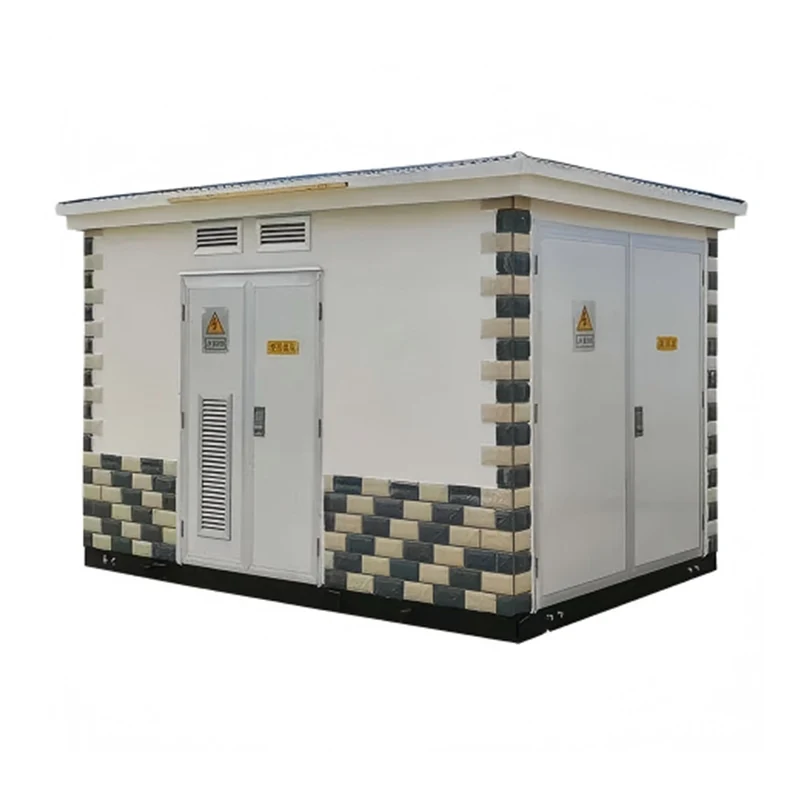

JUCEG, als een professionele R&D- en productiefabriek van 1250 kVA European Box Type Substation in China, is gespecialiseerd in massaproductie, strikte ISO-kwaliteitscontrole en OEM / ODM-service. Het European Box Type Substation is een voorgemonteerde stroomdistributieapparatuur met gemiddelde tot grote capaciteit. Het European Box Type Substation integreert hoogspanningsschakelapparatuur, transformatoren, laagspanningsdistributieapparaten en hulpapparatuur in een in de fabriek vervaardigde stalen structuurdoos. Het Europese Box Type Substation van 1250 kVA is geschikt voor stroomdistributie in stedelijke elektriciteitsnetten, industriële parken, commerciële gebouwen en nieuwe energieprojecten. Deze capaciteit voldoet aan de standaardspecificaties en wordt vaak aangetroffen in producten uit de YBW/YBP-serie, die spanningsniveaus ondersteunen van 10 kV tot 35 kV.
Het European Box-Type Substation is een voorgemonteerde set stroomdistributieapparatuur die hoogspanningsschakelapparatuur, distributietransformatoren en laagspanningsdistributieapparaten integreert in een afgesloten metalen behuizing. Het is ontstaan in Europa en wordt wereldwijd veel gebruikt. Het ontwerpconcept legt de nadruk op modularisering, compactheid, hoge bescherming en aanpassingsvermogen aan de omgeving, en is geschikt voor scenario's zoals upgrades van het stedelijke elektriciteitsnet, nieuwe energie-integratie en industriële stroomvoorziening.

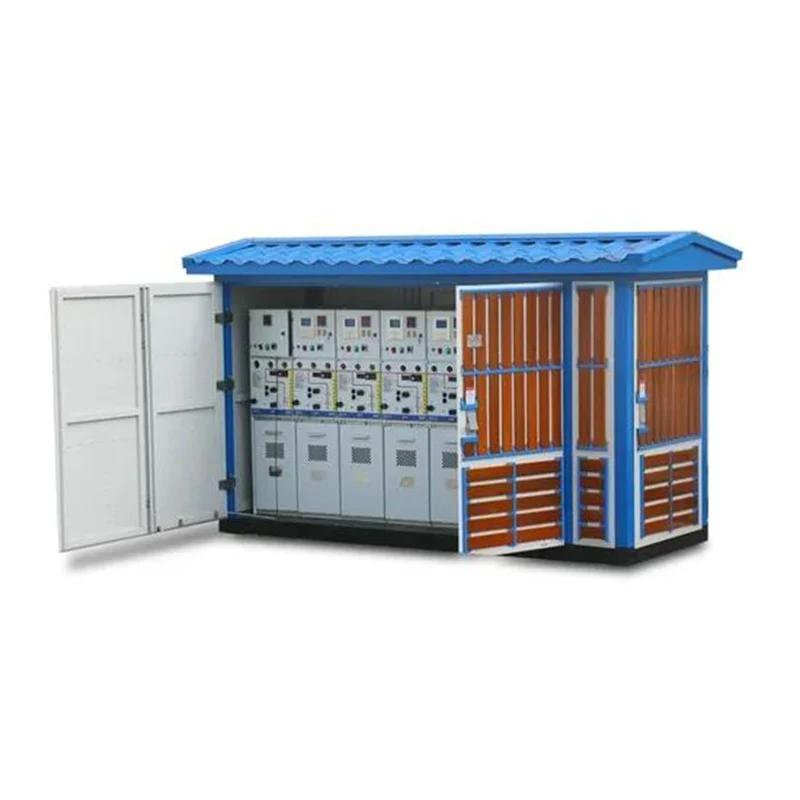

-Het Europese onderstation van het doostype is een kant-en-klare stroomapparatuur die de hoogspanningsruimte, de transformatorruimte en de laagspanningsruimte van een traditioneel onderstation integreert in een of meer standaard containerachtige behuizingen, waardoor snelle inzet en flexibele verplaatsing mogelijk zijn.
-De lay-out maakt gebruik van een driedelige configuratie "hoogspanningskast + transformator + laagspanningskast", waarbij elke functionele ruimte onafhankelijk gescheiden is en elkaar niet hindert.
-Het compacte ontwerp resulteert in een oppervlakte van slechts 1/10 tot 1/5 van de conventionele civiele bouw onderstation voor dezelfde capaciteit, waardoor het geschikt is voor gebieden met beperkte stedelijke ruimte.
-De behuizing is doorgaans gemaakt van gegalvaniseerde stalen platen of composietmaterialen, met een beschermingsniveau van IP44 tot IP54, en is bestand tegen zware omstandigheden zoals regenbuien, zoute mist en stof.
-1250kVA European Box Type Substation maakt gebruik van dubbellaagse dakbedekking, isolatiematerialen en geforceerde ventilatiesystemen om zich aan te passen aan extreme temperaturen variërend van -40°C tot +40°C, waardoor de stabiele werking van de apparatuur wordt gegarandeerd.
-Geoptimaliseerde luchtkanalen voor warmteafvoer en geluidsreducerende materialen resulteren in een bedrijfsgeluid van minder dan 55 dB, wat voldoet aan de milieubeschermingseisen van woonwijken.

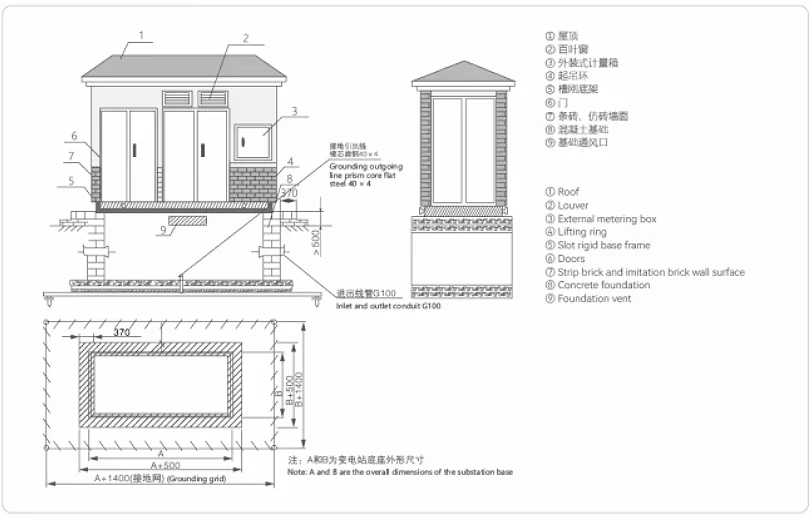

- Het materiaal van de behuizing kan een plaat van een aluminiumlegering, een roestvrijstalen plaat, een composietplaat, een met glasvezel versterkte cementplaat, enz. zijn.
- De basis van het onderstation is gemaakt van gegalvaniseerd kanaalstaal of cement, met een sterke corrosieweerstand en voldoende mechanische sterkte.
- Het dak heeft een dubbellaagse structuur, die een goede warmte-isolatie, stralingsbescherming en ventilatie-effect heeft.
- Elk compartiment van het onderstation is gescheiden door ijzeren platen om een onafhankelijke kleine kamer te vormen. Elk compartiment is voorzien van verlichtingsvoorzieningen. De bovenkant van het transformatorcompartiment is uitgerust met een automatisch afzuigapparaat om de temperatuur van het transformatorcompartiment aan te passen.

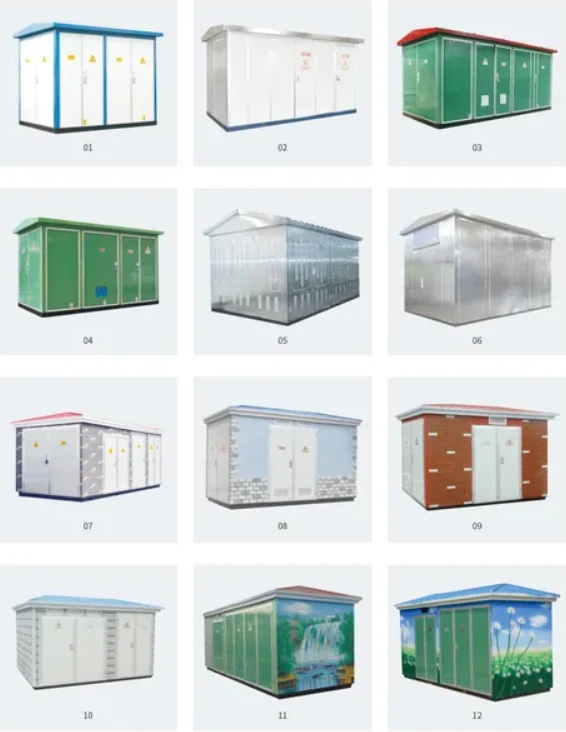

- De kleur van het onderstation kan worden aangepast aan de omgeving.
- De transformator kan dienovereenkomstig worden geconfigureerd met een in olie ondergedompelde transformator of een droge transformator.
1. Hoge omgevingstemperatuur: +40ºC
2. Lage omgevingstemperatuur: -25ºC
3. De gemiddelde temperatuur binnen een periode van 24 uur mag niet hoger zijn dan 30 °C.
4. Hoogte: <1000m
5. De criteria voor relatieve vochtigheid (RH): De dagelijkse gemiddelde RH zou niet meer dan 95% bedragen; Maandelijks gemiddelde AH zou niet meer dan 90% zijn
6. De horizontale versnelling is niet groter dan 0,4 m/s2 en de verticale versnelling is niet groter dan 0,2 m/s3.
7. Installatielocatie: Installeer op een plaats die vrij is van brand, explosiegevaar en chemisch bijtende gassen en in goed geventileerde ruimtes.
8. Helling van de installatielocatie: niet meer dan 5 graden
1. GB1094.1-2-2013 Voedingstransformator
2. GB/T6451-2015 Driefasige olie-ondergedompelde transformator technische parameters en vereisten
3. GB1094.3-2017 Voedingstransformator
