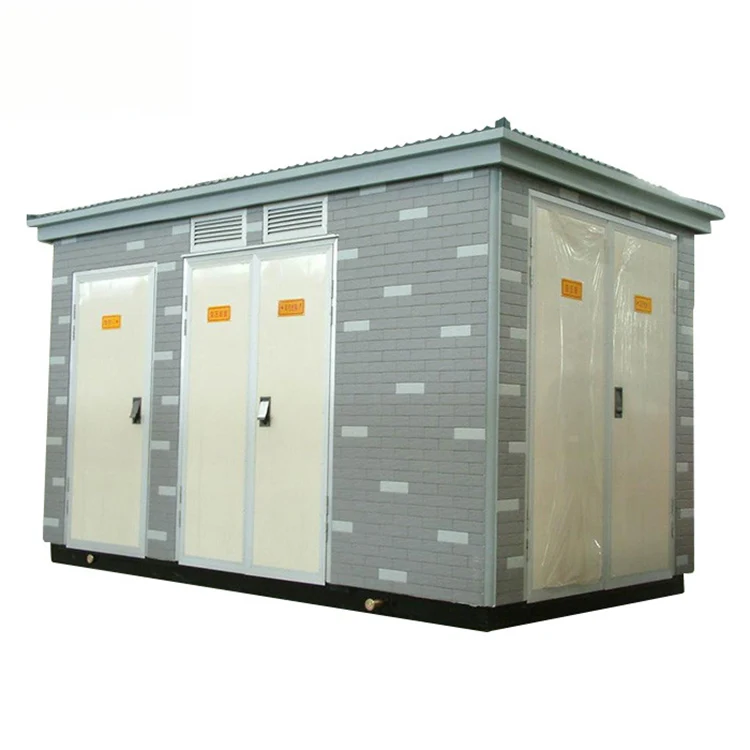

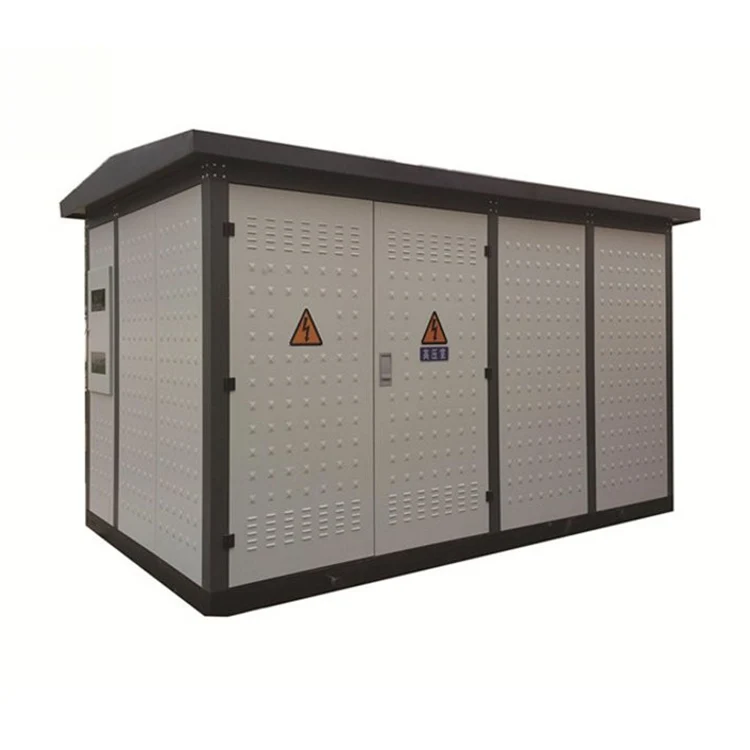

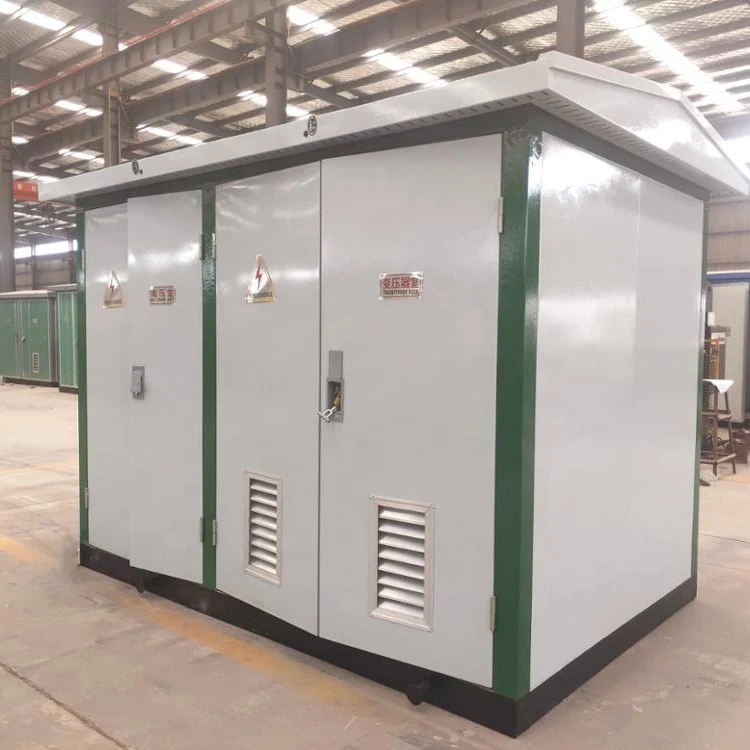

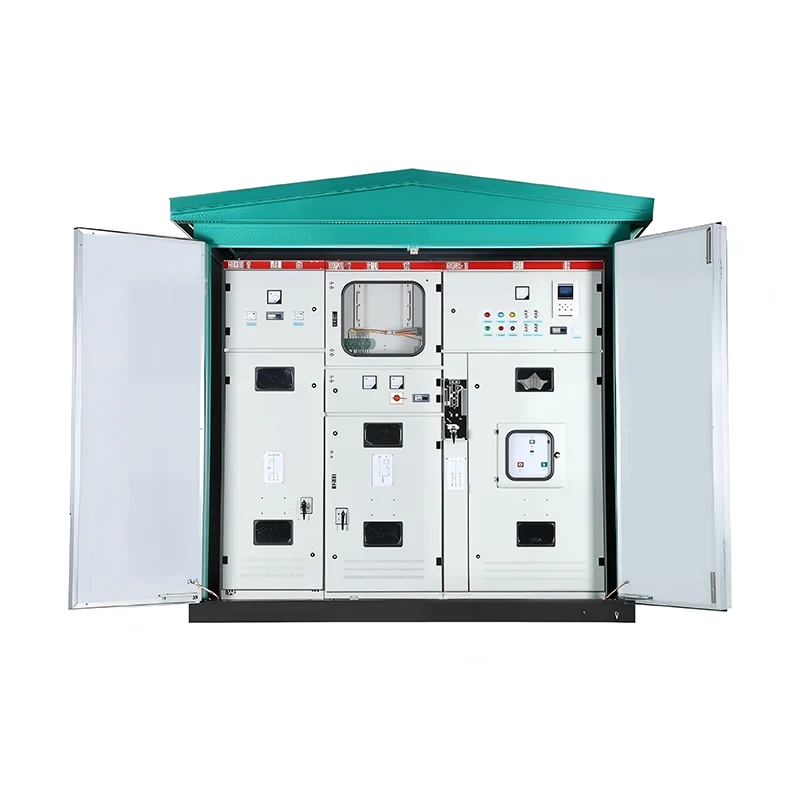

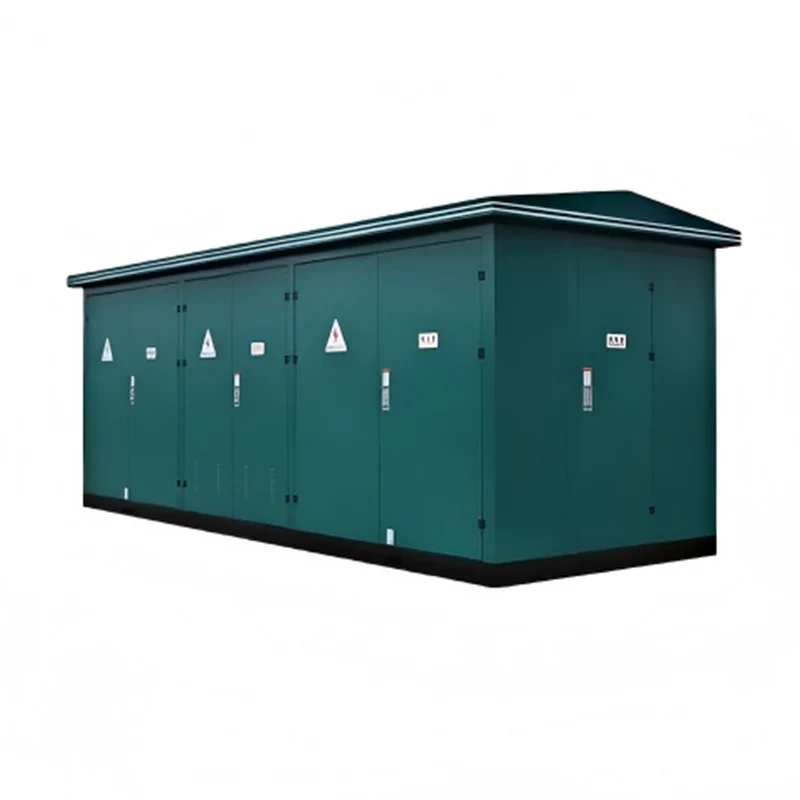

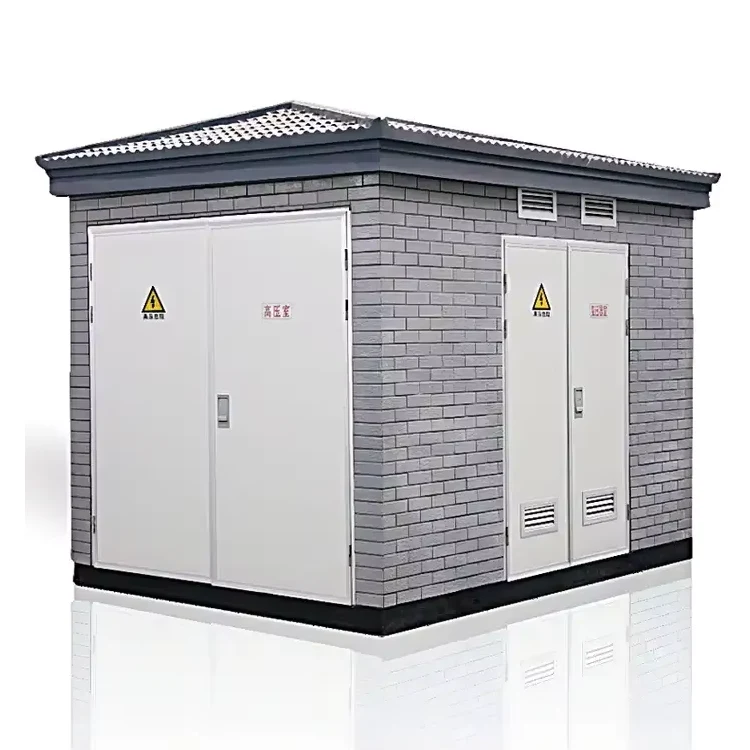

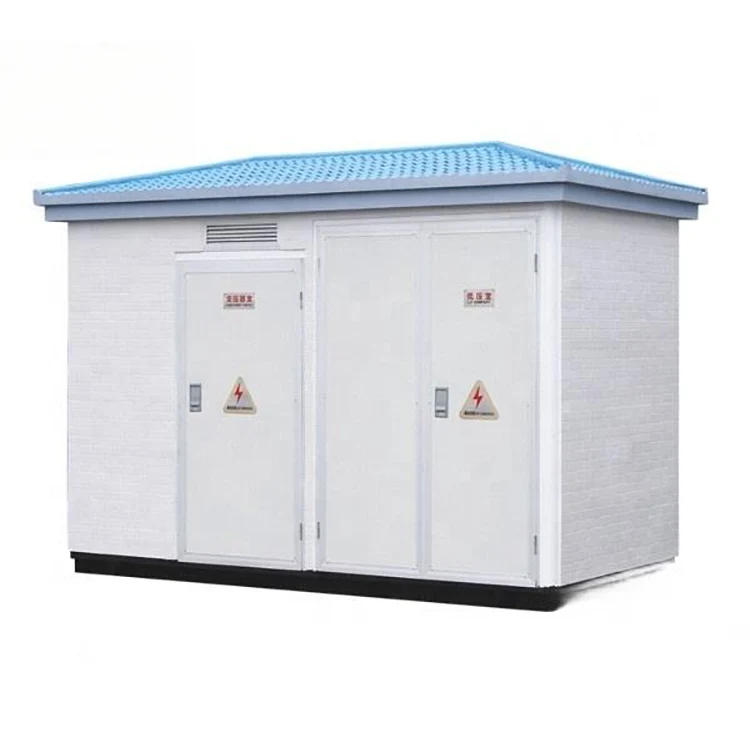

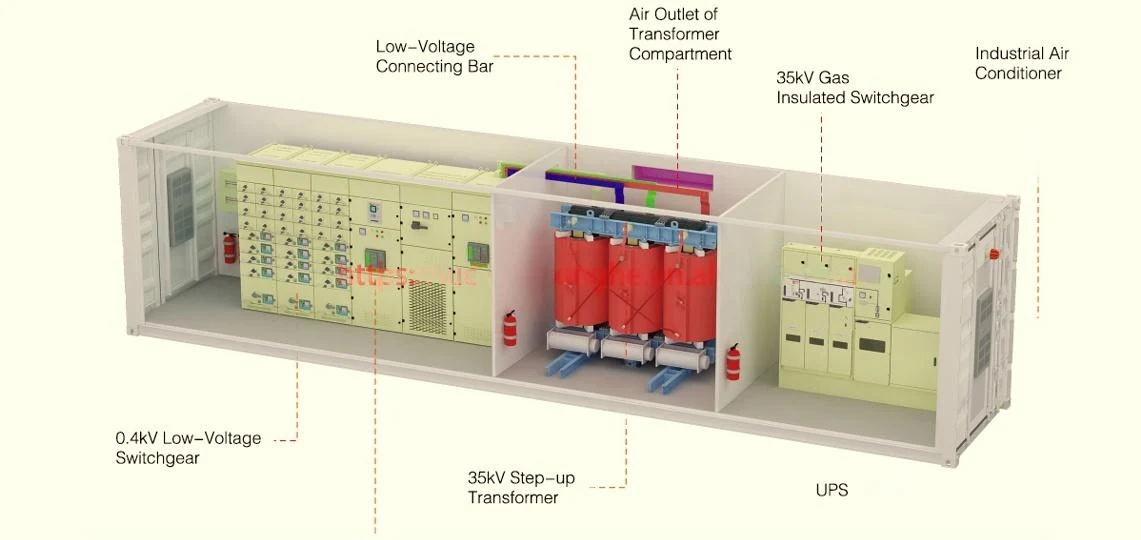

Als professionele JUCEG 24kV 20kV Smart Compact Box-substationfabrikant van hoge kwaliteit, bieden wij u de beste after-sales service. Het Smart Compact Box-substation combineert hoogspannings-elektrische apparatuur, transformatoren en laagspannings-elektrische apparatuur tot een compacte complete set stroomverdeelapparaten. Het Substation-materiaal is gemaakt van kanaalstaal, aluminiumlegering en vlamvertragende composietmaterialen.
1. Compacte structuur en klein volume.
2, volledig afgedichte, volledig geïsoleerde structuur, betrouwbare bescherming van de persoonlijke veiligheid.
3. Goede waterdichte prestaties buitenshuis, tot IP54.
4. Transformator met laag verlies, laag geluidsniveau, lage temperatuurstijging, overbelastingsweerstand, kortsluitweerstand en sterke slagvastheid.
5. De inkomende en uitgaande lijnen zijn handig en flexibel, veilig en betrouwbaar.
|
Omgevingsluchttemperatuur: -10ºC~+40ºC |
|
Hoogte: <1000m. |
|
Zonnestraling: 1000W/m |
|
IJsafdekking: 20 mm |
|
Windsnelheid: <35m |
|
Relatieve vochtigheid: Dagelijkse gemiddelde relatieve vochtigheid 95%. Maandelijkse gemiddelde relatieve vochtigheid < 90%. Dagelijkse gemiddelde relatieve waterdampdruk < 2,2 kPa. Maandelijkse gemiddelde relatieve waterdampdruk <1,8 kPa |
|
Intensiteit van aardbevingen: omvang |
|
Toepasbaar op plaatsen zonder corrosief en brandbaar gas |
|
Opmerking: aangepaste producten zijn beschikbaar |
1.Vertel mij uw vereisten en wij zullen diensten op maat leveren voor uw 24kV 20kV Smart Compact Box-substation.
2. Productnaverkooplanden: India, Bangladesh, Sri Lanka, Nepal, Vietnam, Indonesië, Fiji.
3.We hebben een professioneel installatieteam, technische begeleidingsinstallatie.
4,24 uur online service.
5. Ontwerprichtlijnen voor technische schema's voor energie-installaties.
6. We hebben meer dan 30 jaar productie-ervaring; elk product heeft een testrapport; productgarantie voor één jaar r.
|
Item |
Eenheid |
H.V elektrische apparatuur |
Transformator |
L.V elektrische apparatuur |
|
Nominale spanning |
kV |
10 |
10/0,4 |
0.4 |
|
Nominale stroom |
A |
630 |
|
100-2500 |
|
Nominale frequentie |
Hz |
50 |
50 |
50 |
|
Nominale capaciteit |
kVA |
|
|
|
|
Nominale thermische stabiliteitsstroom |
kA |
20/4S |
100-1250 |
30/1S |
|
Nominale dynamische stabiliteitsstroom (piek) |
kA |
50 |
|
63 |
|
Nominale kortsluitstroom (piek) |
kA |
50 |
|
15-30 |
|
Nominale kortsluitstroom |
kA |
31,5 (zekering) |
|
|
|
Nominale breukbelastingsstroom |
A |
630 |
|
|
|
1 min. netfrequentie bestand tegen spanning |
kV |
Tussen fasen, naar aarde 42, om contacten 48 te openen |
|
20/2,5 |
|
Blikseminpuls is bestand tegen spanning |
kV |
Tussen fasen, naar aarde 75, naar open contacten 85 |
35/28(5min) |
|
|
Beschermingsklasse van de schaal |
|
IP23 |
IP23 |
IP23 |
|
Geluidsniveau |
dB |
630 |
Olietransformator<55 Droge transformator<65 |
|
|
Lussen nr. |
|
|
2 |
4~30 |
|
Lage spanningszijde max. statische var-compensator |
kvar |
|
|
300 |
24kV 20kV Smart Compact Box Substation dringt door in de laadcentra, verkort de straal van de stroomvoorziening, vermindert lijnverliezen en verbetert de betrouwbaarheid van de stroomvoorziening. De doostransformatoren die in Qingdao op straat worden ingezet, reageren bijvoorbeeld snel op storingen door middel van intelligente monitoring, waardoor grootschalige stroomuitval wordt voorkomen. In combinatie met stedelijke verfraaiingsprojecten integreert het gebruik van geschilderde buitenkanten in het landschap, waardoor het "burenafkeereffect" wordt aangepakt. 24kV 20kV Smart Compact Box Substation wordt gebruikt voor het verzamelen en verhogen van de spanning van windenergie en fotovoltaïsche energiecentrales, ter ondersteuning van de gedistribueerde energie. De compacte boxtransformator van 20 kV is bijvoorbeeld speciaal ontworpen voor nieuwe energie en biedt efficiënte mogelijkheden voor stroomconversie. Het integreert blindvermogencompensatie en harmonische onderdrukkingsfuncties om te voldoen aan de kwaliteitseisen van het elektriciteitsnet voor de opwekking van nieuwe energie. In industriële scenario's zoals mijnen en olievelden biedt het mobiele en snel inzetbare oplossingen voor energiedistributie. In tijdelijke stroomvoorzieningsscenario's op bouwplaatsen kan de capaciteit flexibel worden aangepast door middel van een modulair ontwerp, waardoor de initiële investeringen worden verminderd.
Vraag: Bent u een handelsonderneming of fabrikant?
A: Wij zijn een professionele fabriek met 20 jaar ervaring op het gebied van hoog- en laagspanningsschakelaars, onderstations, transformatoren, kabelverdeelkasten en diverse elektrische apparatuur, zoals vacuümstroomonderbrekers, lastscheidingsschakelaars enz. Onze fabriek is de uitstekende leverancier van State Grid Corporation of China.
Vraag: Accepteert u aangepaste service?
A: Wij bieden OEM / ODM-service, kunnen uw logo op het product afdrukken. ons professionele technische en offerteteam kan een tevreden project leveren volgens uw tekening en parameters.
Vraag: Wat is uw MOQ?
A: Onze MOQ is 1 stuk.
Vraag: Hoe lang is uw levertijd?
A: Het hangt af van uw productvereiste en hoeveelheid. Over het algemeen zijn 5 ~ 10 werkdagen beschikbaar.
Vraag: Hoe los je kwaliteitsproblemen op?
A: Geef gedetailleerde foto's van kwaliteitsproblemen. onze technische en kwaliteitstestafdeling zal analyseren. We zullen binnen 2 dagen een tevreden oplossing maken.
Vraag: Wat zijn uw betalingsvoorwaarden?
A: 30% T/T vooraf, 70% vóór verzending. West Union, L/C zijn ook acceptabel.
