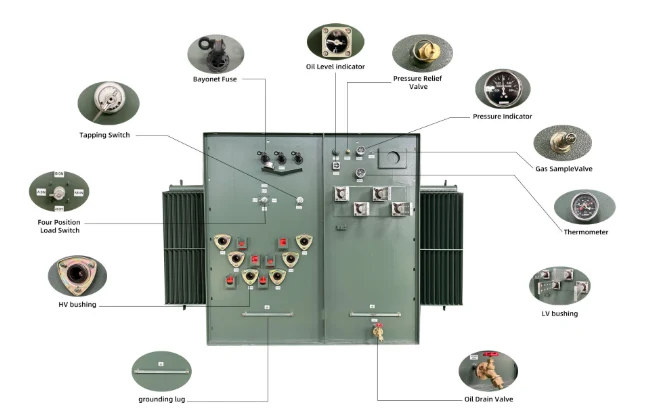

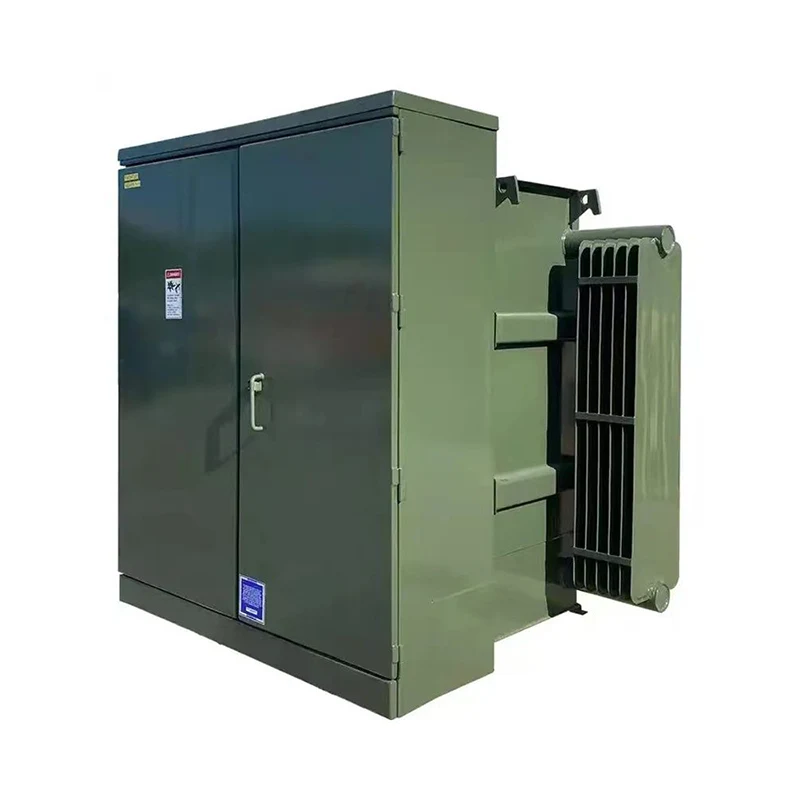

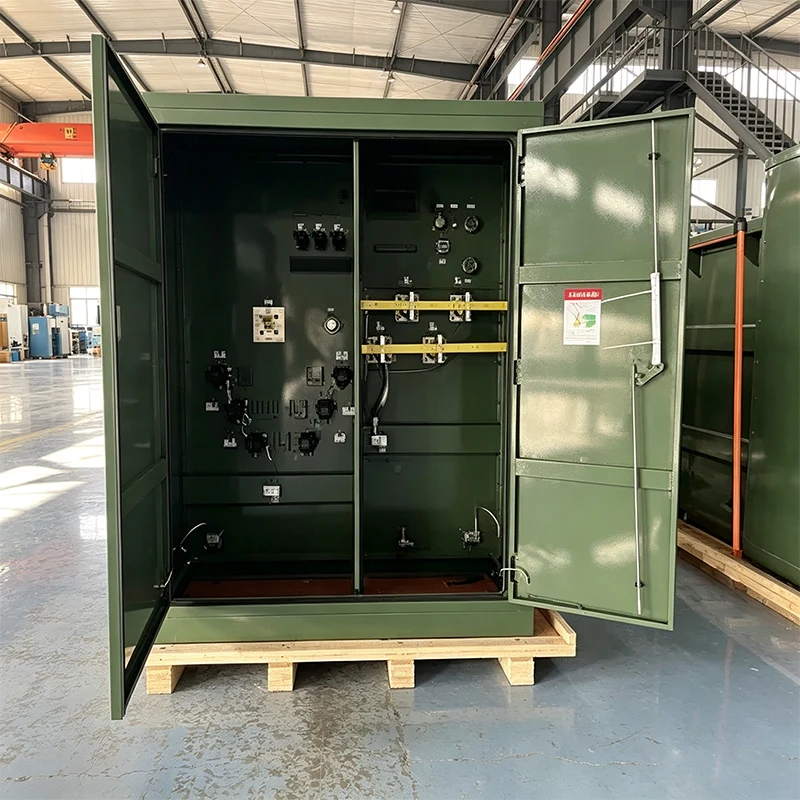

JUCEG is een fabrikant en leverancier die gespecialiseerd is in het leveren van 3750kVA padgemonteerde transformatoren. Het compacte ontwerp integreert het transformatorlichaam, de hoogspanningsbelastingsschakelaar, de zekering en andere componenten in een afgesloten olietank. Het volume bedraagt ongeveer 1/10 tot 1/5 van dat van een traditioneel onderstation, waardoor het vloeroppervlak aanzienlijk wordt verkleind. De op een pad gemonteerde transformatorolietank van 3750 kVA heeft een volledig afgedichte structuur. De transformatorolie heeft uitstekende isolatie- en warmteafvoereigenschappen, waardoor een veilige en betrouwbare werking van de apparatuur wordt gegarandeerd. Tegelijkertijd elimineert het volledig geïsoleerde ontwerp de noodzaak van isolatieafstand, waardoor de veiligheid van het personeel op betrouwbare wijze wordt gegarandeerd. De configuratie van de hoogspannings- en laagspanningszijde kan worden aangepast aan de gebruikersvereisten. De hoogspanningszijde kan bijvoorbeeld worden uitgerust met verschillende spanningsniveaus van inkomende lijnen, en de laagspanningszijde kan worden uitgerust met compartimenten voor meting, inkomende lijn, uitgaande lijn, condensator, enz.
|
Parameter |
Specificatie |
|
Nominaal vermogen |
3750 kVA |
|
Fasen |
Driefasig |
|
Primaire spanning |
12,47 kV, 13,2 kV, 13,8 kV, 15 kV, 21,7 kV, 34,5 kV (configureerbaar) |
|
Secundaire spanning |
480Y/277V, 208Y/120V, 400Y/230V, 600Y/347V (configureerbaar) |
|
Frequentie |
50/60 Hz |
|
Koelmethode |
ONAN (Olie Natuurlijke Lucht Natuurlijk) / KNAN |
|
Temperatuurstijging |
65°C (standaard) |
|
Impedantie spanning |
|
|
Vectorgroep |
Dyn11, Yyn0, Dyn1 (configureerbaar) |
|
Wikkelmateriaal |
Koper of aluminium |
|
Kernmateriaal |
Koudgewalst siliciumstaal (CRGO) |
|
Isolatievloeistof |
Minerale olie of FR3 (brandwerend) |
|
Vloeistofvolume |
~ 717 gallon (2.714 liter) |
|
Behuizingstype |
NEMA 3R (buiten), IP24-gecertificeerd |
|
Kastdiepte |
24" (610 mm) voor bereik van 2000-3750 kVA |
|
Specificatie |
Waarde |
|
Afmetingen (B × D × H) |
4080 × 2060 × 2680 mm (161" × 81" × 105") |
|
Totaal gewicht (met olie) |
~ 14.400 kg (31.746 lb) |
|
Drooggewicht (zonder olie) |
~ 2.762 pond (1.253 kg) |
|
Olie gewicht |
~ 5.342 pond (2.423 kg) |
Vergeleken met traditionele onderstations voor civiele bouw heeft dit de investering in geld, tijd en ruimte voor de distributieruimte bespaard. De fabriek assembleert de apparatuur vooraf en de installatie ter plaatse is eenvoudig en snel, waardoor de bouwtijd wordt verkort. De op een pad gemonteerde transformator van 3750 kVA heeft een volledig afgedicht en volledig geïsoleerd ontwerp, waardoor de onderhoudswerklast wordt verminderd en de bedrijfs- en onderhoudskosten worden verlaagd. De externe decoratie heeft de vorm van een houten structuur of een roestvrijstalen structuur, die elegant en degelijk is en wordt afgestemd op de omgeving.
1. Waarom voor ons kiezen?
Al meer dan 20 jaar gespecialiseerd in het ontwerp en de productie van transformatoren. Afhankelijk van uw behoeften kunnen we de transformator aanpassen met verschillende spanningen, capaciteiten en frequenties.
2. Hoe kan ik de productkwaliteit garanderen?
Alle producten bieden 24 maanden garantieservices
3. Accepteert u FAT (Factory Acceptance Test)?
Ja. Het is beschikbaar. Wij zijn verantwoordelijk voor het testen van elke settransformator.
4. Hoe laat kan ik de offerte ontvangen?
We citeren meestal binnen 24 uur nadat we uw aanvraag hebben ontvangen.
5. Kunt u ontwerpoplossingen voor energiesystemen leveren?
Uiteraard bieden wij gratis ontwerpoplossingen en installatiediensten.
