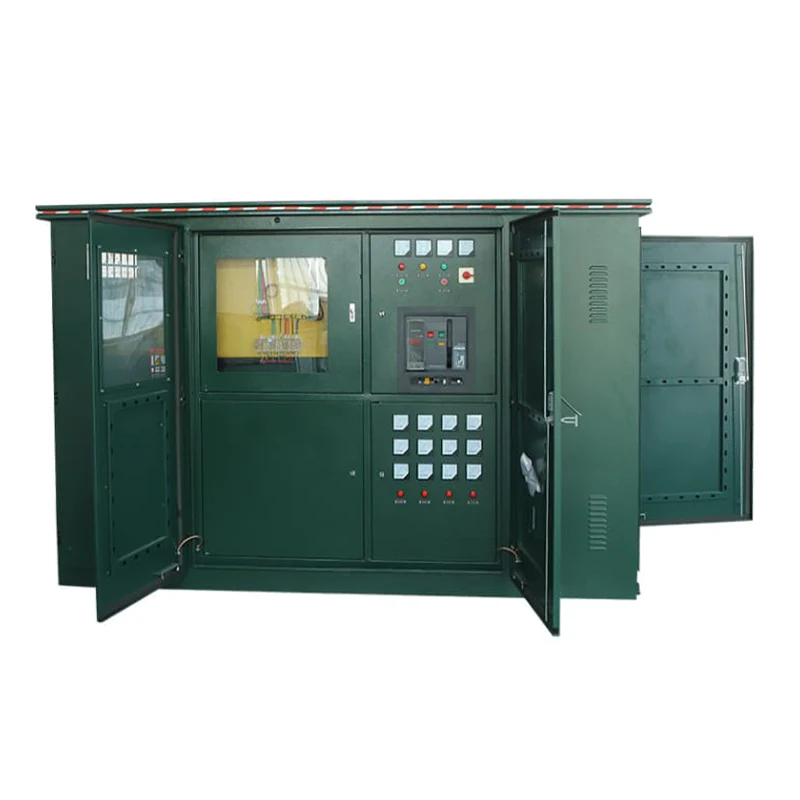

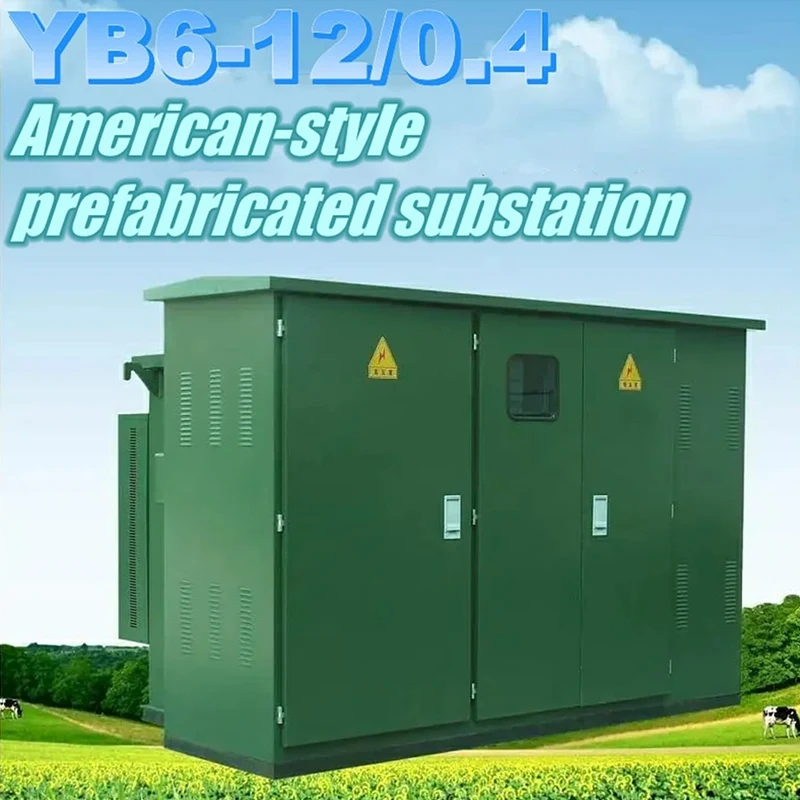

YB6 33kV Amerikaans geprefabriceerd box-substation

Als professionele JUCEG YB6 33kV Amerikaanse geprefabriceerde box-substationfabrikant van hoge kwaliteit, bieden wij u de beste after-sales service. Met een extreem kleine voetafdruk is het zeer geschikt voor stedelijke toepassingen; het volledig geïsoleerde en afgedichte ontwerp elimineert blootliggende onder spanning staande componenten; de dubbele zekeringbeveiliging en ring/terminal-flexibiliteit verbeteren de continuïteit van de stroomvoorziening; vergeleken met traditionele onderstations zijn de installatie- en onderhoudskosten lager; voorgemonteerd en getest in de fabriek, kan direct worden gebruikt voor inbedrijfstelling ter plaatse; YB6 33kV American Prefabricated Box Substation biedt voordelen zoals intelligente monitoring, SCADA-integratie en een verscheidenheid aan schaalmateriaalopties.

Prestatiekenmerken

1. Volledig geïsoleerd, volledig afgedicht, geen frequent onderhoud nodig, waardoor een betrouwbare bescherming van de persoonlijke veiligheid wordt gegarandeerd;

2. Compacte structuur, met een volume van slechts 1/3 - 1/5 van dat van een gelijkwaardige Europese transformator, en een lage hoogte;

3. YB6 33kV American Prefabricated Box Substation kan een doosachtige structuur aannemen om verontreiniging van de transformatorolie in de tank te voorkomen;

4. De hoogspanningszijde maakt gebruik van dubbele zekering over het volledige bereik, waardoor de kosten aanzienlijk worden verlaagd: het kan worden gebruikt in een ringnetwerk of als terminal, en de kabelkop kan snel worden losgekoppeld bij een belastingsstroom van 200 A;

5. De kast maakt gebruik van een dubbellaagse composietplaat van het honingraattype, met functies voor warmte-isolatie en warmteafvoer;

6. Aan de laagspanningszijde is een elektronische faseverliesbeveiliging toegevoegd. Wanneer er abnormale spanning in het systeem optreedt, kan deze de hoofdingangsschakelaar snel loskoppelen;

7. De hoogspanningszijde maakt gebruik van in olie ondergedompelde lastschakelaars of SF6-lastschakelaars, die elektrisch kunnen worden geüpgraded om de basis te leggen voor de automatisering van distributienetwerken;

8. Gebruik in olie ondergedompelde S9- of hogere S11-serietransformatoren;

Arbeidsomstandigheden

Vervoer:

De door de fabriek geleverde substations moeten worden gevuld met 25# (of 45#) transformatorolie, zoals aangegeven door de oliepeilmeter in de olietank. Tijdens transport en behandeling mag het onderstation niet worden omgekeerd of omgedraaid, mogen er geen onderdelen worden geraakt en mag het niet worden blootgesteld aan sterke trillingen.

Wanneer het YB6 33kV Amerikaanse geprefabriceerde box-substation wordt gehesen en ter plaatse wordt verplaatst, moet speciale aandacht worden besteed. De hijshaak moet aan de hijshaak van de olietank worden bevestigd en het hijsen moet langzaam worden uitgevoerd om te voorkomen dat de oppervlakteverf van het onderstation met de staaldraad wordt beschadigd en zelfs ervoor zorgt dat het zwaartepunt van het hele onderstation verschuift, kantelt of valt.

Installatie:

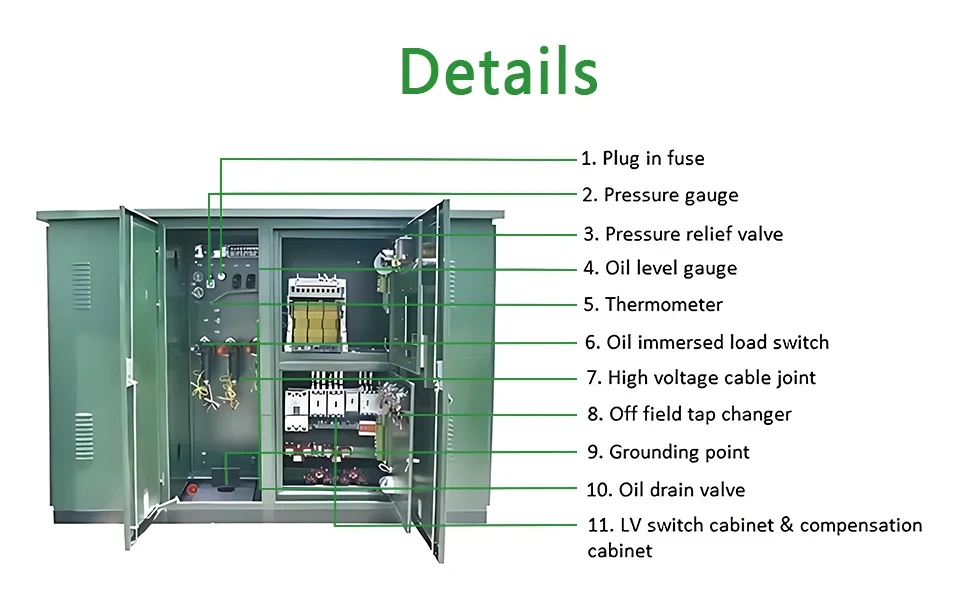

Wanneer het onderstation ter plaatse wordt geïnstalleerd, moet aandacht worden besteed aan de bescherming van de oppervlakteverf van de kast. Het is niet toegestaan ​​dat manometers, oliepeilmeters, thermometers, handgrepen van insteekzekeringen en isolatiebuselementen tegen elkaar botsen, scheuren vertonen etc. en dat de schroeven niet los zitten.

Verwijder al het stof en vuil van de buitenkant van het onderstation, de binnenkant van de kastdeur en het oppervlak van de isolatiebus.

Controleer of de gegevens op het typeplaatje en het productcertificaat van het onderstation overeenkomen met het bestelformulier en controleer of de documenten en reserveonderdelen ontbreken volgens de paklijst.

De civiele bouwtekeningen van de kabels van het onderstation en de inkomende/uitgaande lijnen worden weergegeven in de figuur.

Onderhoud:

De door de fabriek uitgegeven producten zijn strikt gemonteerd en afgesteld en hoeven tijdens de installatie niet te worden gedemonteerd om de prestaties niet te beïnvloeden. Onderhoud is beperkt tot de volgende situaties:

Voer eenmaal per jaar een monsteranalyse uit van de transformatorolie;

Als het oliepeil daalt, vul het dan onmiddellijk bij. De oliekwaliteit moet hetzelfde zijn als die in de tank;

Nadat de zekering is doorgebrand, moet de oorzaak worden geïdentificeerd en moet u bij het vervangen van de zekeringkern letten op de specificatie en het model. Deze moeten hetzelfde zijn als de originele specificatie en het originele model.
