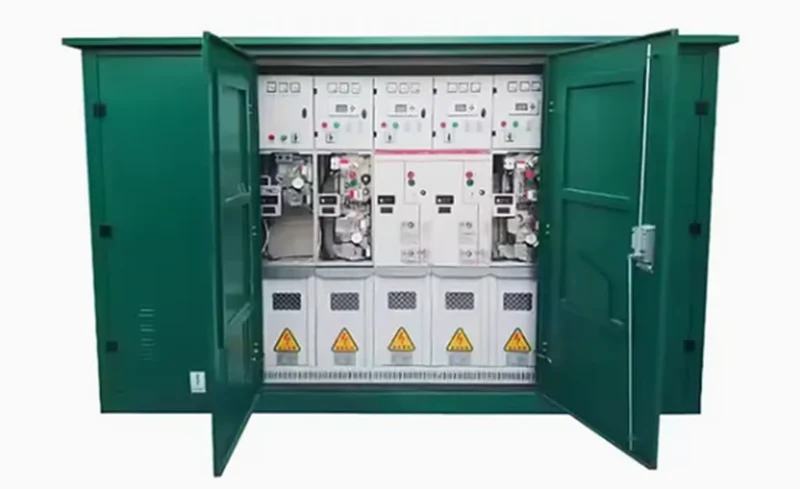

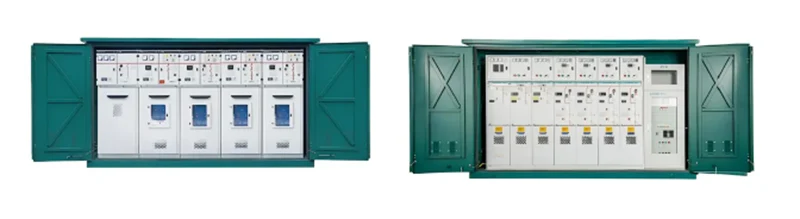

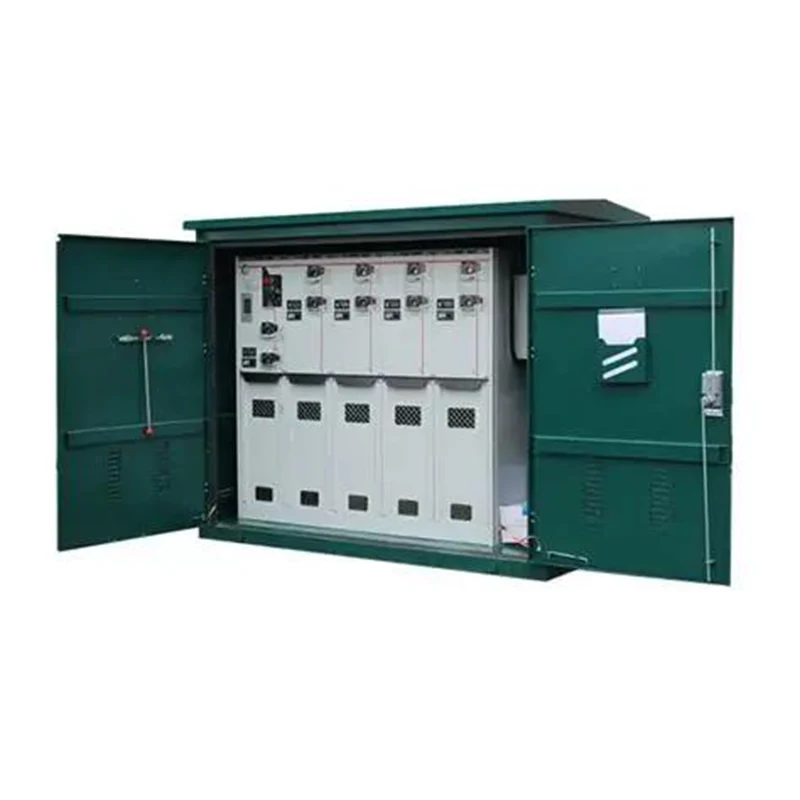

Intelligente schakelapparatuur van het buitendoostype

De interne architectuur van dit weerbestendige geheel is georganiseerd in discrete, met staal gescheiden compartimenten. Deze compartimenten omvatten een railkamer, een lastschakel- of stroomonderbrekersectie, een kabelaansluitzone, een bedieningsmechanismecompartiment, een vergrendelingssamenstel, een laagspanningscontrolecompartiment en speciale meetvoorzieningen.

Elke zone is fysiek geïsoleerd door robuuste stalen barrières, waardoor eventuele storingen onder controle blijven zonder dat deze in aangrenzende secties terechtkomen. De railkamer beslaat het bovenste gedeelte van de Outdoor Box-Type Intelligent Switchgear. In deze kamer worden de hoofdgeleiders samengevoegd in een ononderbroken horizontale lijn die de gehele opstelling van schakelapparatuur bestrijkt. Deze horizontale busopstelling vereenvoudigt toekomstige uitbreidingswerkzaamheden en maakt het mogelijk om extra panelen te integreren met minimale nabewerking. Over het geheel genomen verbetert de gecompartimenteerde indeling van de behuizing zowel de operationele veiligheid als het onderhoudsgemak op de lange termijn.

Parameters

Het laagspanningsvergrendelingscompartiment dient tevens als besturingsinterface voor de gehele montage. In dit gedeelte werkt een veerbelast bedieningsmechanisme samen met mechanische vergrendelingen en duidelijke positie-indicatoren om veilige schakelsequenties te begeleiden. Extra opties zijn onder meer hulpcontacten, shunt-uitschakelspoelen, nooduitschakelingsactuatoren, capacitieve live-lijndisplays, sleutelgebaseerde vergrendelingen en gemotoriseerde bedieningsaandrijvingen. De kamer biedt ook voldoende ruimte voor het huisvesten van besturingscircuits, opname-instrumenten en beschermende relaispakketten. Met name de Outdoor Box - Type Intelligent Switchgear in zijn 750 mm brede configuratie wordt geleverd met twee identieke laagspanningsbays, waardoor aanzienlijke uitbreiding van accessoires mogelijk is zonder de footprint te vergroten. Deze tweekameropstelling binnen de unit zorgt voor voldoende capaciteit voor zelfs de meest compleet uitgeruste distributiesystemen.

Technische specificaties:

 - Nominale spanning: 12 kV

- Nominale stroom: 630 A

- Uitschakelvermogen: 630 A (20 kA kortsluitvast)

- Nominale frequentie: 50 Hz

- Beschermingsniveau behuizing: IP4X

Belangrijkste kenmerken:

Ruimtebesparend: 60% kleinere footprint dan conventionele stations

Plug-and-Play: voorgemonteerde modules verminderen de installatietijd met 70%

Smart Ready: ingebouwde communicatiepoorten voor SCADA-integratie

Duurzaam: roestvrijstalen constructie (-25°C tot +40°C werking)

Flexibel: configureerbaar met onderbrekers, PT's, meters en USP

Ons voordeel

Het laagspanningsvergrendelingscompartiment doet tevens dienst als besturingsinterface voor het gehele samenstel binnen deze sectie. Een veerbekrachtigd bedieningsmechanisme werkt samen met mechanische vergrendelingen en duidelijke positie-indicatoren om veilige schakelsequenties te begeleiden. Extra opties zijn onder meer hulpcontacten, shunt-uitschakelspoelen, nooduitschakelingsactuatoren, capacitieve live-lijnweergaven op sleutels gebaseerde vergrendelingen en gemotoriseerde bedieningsaandrijvingen. laagspanningsbays maken substantiële uitbreiding van accessoires mogelijk zonder dat dit ten koste gaat van de footprint. Deze tweekameropstelling binnen de unit zorgt voor voldoende capaciteit voor zelfs de meest compleet uitgeruste distributiesystemen

1.Onze fabriek blijft aandringen op klantgerichtheid en streeft naar ontwikkeling van technologie en wetenschap.

2.Onze producten hebben een hoge kwaliteit en de diepe liefde van onze klanten

3. Onze producten zijn geslaagd voor de ISO9001:2000-certificering van het kwaliteitssysteem.

4.We hebben een sterke supply chain en after-sales service.

Certificeringen en gekwalificeerd

Veelgestelde vragen

Vraag 1: Welke spanningsniveaus ondersteunt deze apparatuur?

Deze intelligente buitendistributieconstructie is geschikt voor middenspanningstoepassingen tot 40,5 kV met gebruikelijke configuraties bij 11 kV, 12 kV, 24 kV en 36 kV, afhankelijk van de regionale netwerknormen

Vraag 2: Hoe lang is de typische levertijd?

Standaardconfiguraties worden binnen vier tot zes weken verzonden, terwijl eenheden die gespecialiseerde beveiligingsrelais of niet-standaard railsystemen vereisen, afhankelijk van het bestelvolume tot acht tot tien weken kunnen duren

Vraag 3: Wat is de verwachte levensduur van de apparatuur?

De afgedichte gasgeïsoleerde kern is ontworpen voor een ontwerplevensduur van meer dan dertig jaar onder normale bedrijfsomstandigheden met minimale degradatie van interne componenten gedurende die periode

Vraag 4: Heeft de unit een speciale fundering of plint nodig?

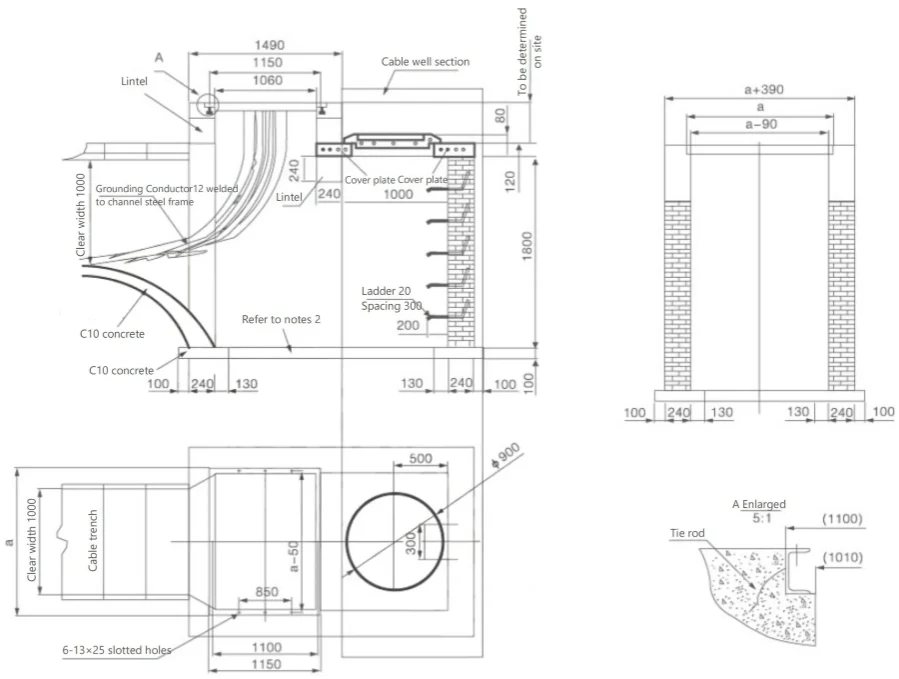

Ja, een vlakke betonnen fundering of verhoogde plint wordt aanbevolen om te zorgen voor een goede uitlijning en afvoer van de kabelinvoer. De voetafdruk en het montagegatenpatroon zijn voorzien van de overzichtstekening

Vraag 5: Is er ondersteuning voor inbedrijfstelling op locatie beschikbaar?

Ja JUCEG biedt standaard technische begeleiding op afstand met optionele supervisie- en inbedrijfstellingsdiensten ter plaatse beschikbaar op aanvraag op het moment van bestelling
