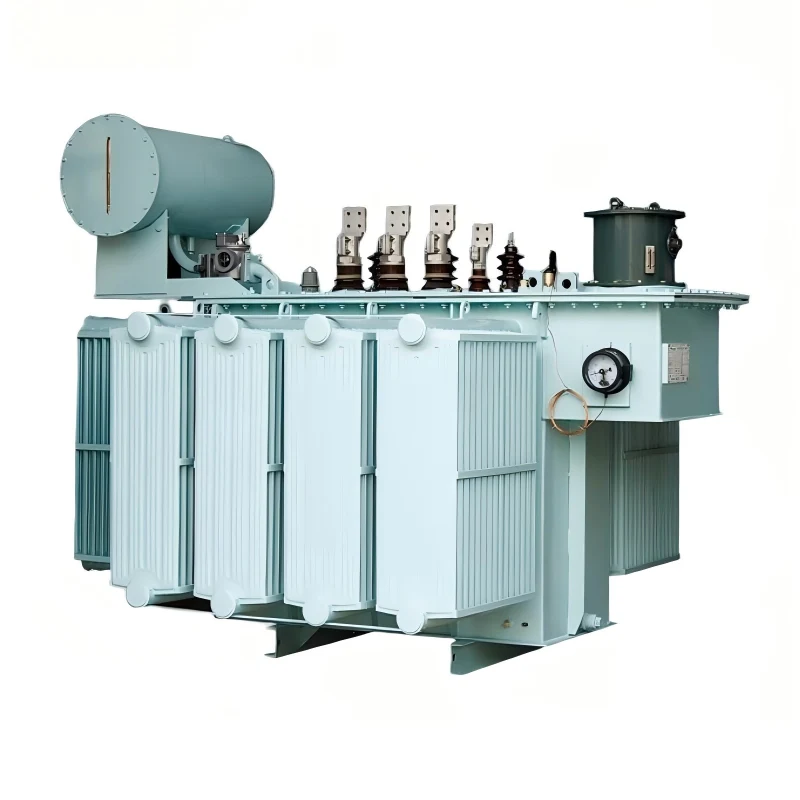

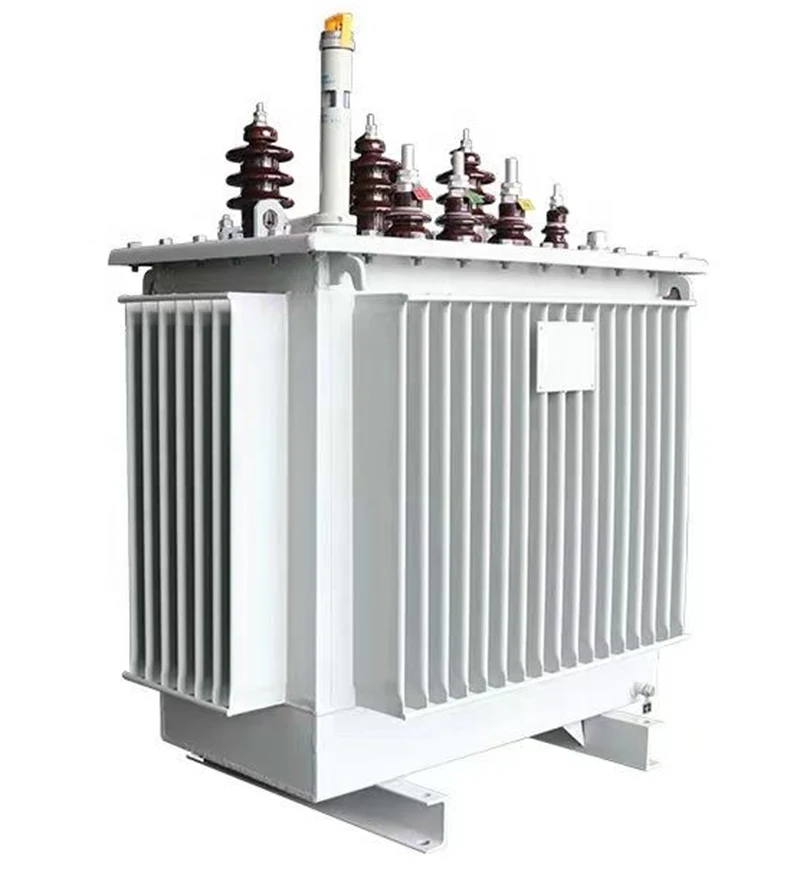

JUCEG, als een professionele R&D- en productiefabriek van 35kV driefasige olie-ondergedompelde transformatoren in China, is gespecialiseerd in massaproductie, strikte ISO-kwaliteitscontrole en OEM/ODM-service. Door gebruik te maken van hoogwaardige materialen en geavanceerde ontwerptechnieken bereikt het miniaturisatie, met een klein formaat, lichtgewicht en installatie- en transportgemak. Het maakt gebruik van nieuwe energiebesparende technologieën, die significantere energiebesparende effecten hebben in vergelijking met traditionele transformatoren, vooral bij lichte belasting en onbelaste omstandigheden, waarbij nog steeds een hoge energie-efficiëntie wordt gehandhaafd. 35kV driefasige olie-ondergedompelde transformator heeft een spanningsregelfunctie bij belasting, die de spanning onder belasting direct kan aanpassen zonder de machine te stoppen. Het is gemakkelijk te bedienen, economisch praktisch en heeft een hogere efficiëntie.
Het kan de spanning stabiel uitvoeren, spanningsschommelingen en ruis effectief verminderen en heeft goede isolatieprestaties, wat elektrische ongelukken kan voorkomen. De schaal- en isolatiematerialen hebben een goede weers- en corrosiebestendigheid en kunnen zich aanpassen aan verschillende zware omgevingsomstandigheden, waardoor stabiliteit op de lange termijn wordt gegarandeerd.
|
Parameter |
Details/specificaties |
|
Nominaal vermogen |
500 kVA ~ 20.000 kVA |
|
Ingangsspanning |
33 kV / 35 kV |
|
Uitgangsspanning |
0,4 kV / 0,69 kV / 1 kV |
|
Nominale frequentie |
50 Hz / 60 Hz |
|
Capaciteit |
1000 liter ~ 12.000 liter |
|
Koelmethode |
ONAN (natuurlijke oliekoeling)/ONAF (olie-luchtkoeling) |
|
Impedantie spanning |
4% ~ 6% |
|
Ladingsverlies |
< 2 W/kVA |
|
Kortsluitingsverlies |
≤ 2% |
|
Omgevingstemperatuur |
-5 °C~40 °C (versie voor hoge temperaturen ondersteunt ontwerp dat bestand is tegen hoge temperaturen) |
|
Gewicht |
2000 kg ~ 25.000 kg |
|
Externe afmetingen |
Aangepast volgens vermogensmodel: 2,0 m x 3,5 m x 6,0 m |
|
Isolatieniveau |
F-kwaliteit (155 °C)/H-kwaliteit (180 °C) |
|
Seismische weerstand |
Seismische weerstand van klasse 8, geschikt voor complexe geologische omgevingen |
|
Geluidsniveau |
≤ 65 dB (geluidsarm ontwerp, geschikt voor stedelijke en industriële gebieden) |
|
Energiebesparende prestaties |
Efficiënt ontwerp dat voldoet aan de internationale normen voor energie-efficiëntie en het energieverbruik vermindert |
|
Stabiliteit op lange termijn |
Componenten van hoge kwaliteit zorgen voor een stabiele werking en een laag uitvalpercentage |
|
Certificeringsnormen |
ISO-certificeringsnormen |
1. 7-traps temperatuurcontroletechnologiesysteem, gecombineerd met de temperatuurvelddiniet-elementanalyse, om de prestatievoordelen van verschillende isolatiematerialen ten volle te benutten.
2. Het isolatiesysteem is gebaseerd op JUCEG-isolatiepapiertechnologie.
3. Laag geluidsniveau: Op verschillende onderdelen worden unieke geluidsreducerende maatregelen genomen om ervoor te zorgen dat de geluidsbeheersing beter is dan de nationale normen.
De 35kV driefasige olie-ondergedompelde transformator van JUCEG is gunstig om te voldoen aan de piekbehoeften in de zomer en is geschikt voor distributienetwerken met hoge belastingspercentages bij hoge temperaturen en plaatsen met schokbelasting en continue overbelasting. Zoals staal, metallurgische industrie, spoorwegvervoer, elektriciteitscentrale, waterkrachtcentrale, enz.
|
Beoordeeld Capaciteit |
Spanningscombinatie en kraanbereik |
Vector Groep |
Lading verlies kW |
belasting verlies kW (75C) |
Onbelast huidig % |
Kortsluiting impedantie % |
||
|
hoge spanning |
Hoogspanning tikbereik |
Lage spanning kV |
||||||
|
30 |
6 6.3 10 10.5 |
±5 ±2×2,5% |
0.4 |
Dyn11 Jyn0 |
0.1 |
0.63 |
1.50 |
4.0 |
|
50 |
0.13 |
0.91 |
1.30 |
|||||
|
63 |
0.15 |
1.09 |
1.20 |
|||||
|
80 |
0.18 |
1.31 |
1.20 |
|||||
|
100 |
0.20 |
1.58 |
1.10 |
|||||
|
125 |
0.24 |
1.89 |
1.10 |
|||||
|
160 |
0.28 |
2.31 |
1.00 |
|||||
|
200 |
0.34 |
2.73 |
1.00 |
|||||
|
250 |
0.40 |
3.20 |
0.90 |
|||||
|
315 |
0.48 |
3.83 |
0.90 |
|||||
|
400 |
0.57 |
4.52 |
0.80 |
|||||
|
500 |
0.68 |
5.41 |
0.80 |
|||||
|
630 |
0.81 |
6.20 |
0.60 |
4.5 |
||||
|
800 |
0.98 |
7.50 |
0.60 |
|||||
|
1000 |
1.15 |
10.30 |
0.60 |
|||||
|
1250 |
1.36 |
12.00 |
0.50 |
|||||
|
1600 |
1.64 |
14.50 |
0.50 |
|||||
|
2000 |
1.94 |
18.30 |
0.40 |
5.0 |
||||
|
2500 |
2.29 |
21.20 |
0.40 |
|||||
|
3150 |
2.81 |
26.66 |
0.40 |
|||||
|
Aspect |
33kV distributietransformator |
35kV distributietransformator |
|
Nominale spanning |
33 kV (gebruikelijk in veel IEC-gebaseerde systemen) |
35 kV (vaak de hoogste apparatuurspanning Um in IEC-normen) |
|
Hoogste spanning voor apparatuur (Um) |
Tot 36 kV |
36–40,5 kV (biedt operationele marge) |
|
Gemeenschappelijk gebruik |
Gebruikt in primaire of secundaire distributie, bijvoorbeeld door 132/66 kV terug te brengen naar 33 kV of 33 kV naar 11/0,4 kV |
Soortgelijk gebruik in netwerken met een nominale spanning van 35 kV (gebruikelijk in China en delen van Azië) |
|
Typische beoordelingen |
500kVA–20MVA+, olie-ondergedompeld of droog type |
Bijna identieke beoordelingen en typen |
|
Isolatie & BIL |
Blikseminpulsen zijn bestand tegen ongeveer 170–200 kV |
Iets hoger, passend bij de 35kV-klasse |
|
Normen |
IEC60076, IEEE/ANSI; gebruikelijk in India, Groot-Brittannië, het Midden-Oosten en Afrika |
IEC60076 (Um=36kV-klasse); gebruikt in China en sommige Aziatische regio's |
|
Toepassingen |
Stedelijke/landelijke substations, industriële installaties, commerciële complexen, hernieuwbare step-up/step-down |
Dezelfde toepassingen voor netwerken gestandaardiseerd op 35 kV |
|
Fysieke omvang en kosten |
Zeer vergelijkbaar met 35kV-eenheden |
Iets groter of duurder door hoger isolatieniveau |
|
Efficiëntie en verliezen |
Geoptimaliseerd voor efficiëntie de hele dag door en lage verliezen |
Dezelfde focus op efficiëntie |
