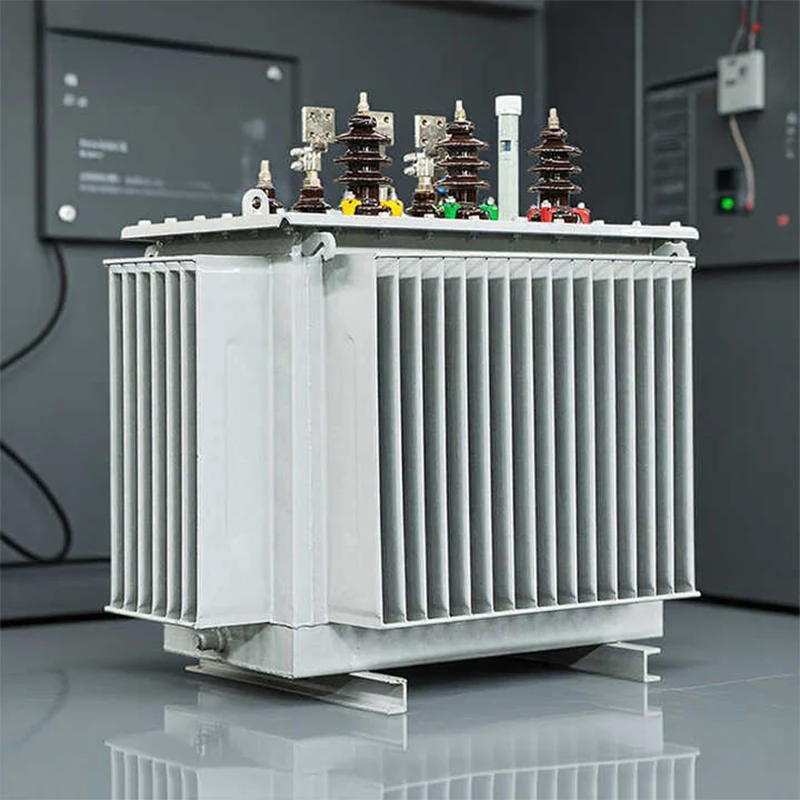

S11 S13 1000 kVA olie-ondergedompelde transformator

JUCEG is toonaangevend fabrikanten en leveranciers van S11 S13 1000kVA olie-ondergedompelde transformatoren en biedt OEM / ODM-diensten aan met concurrerende fabrieksprijzen! De S13 olie-ondergedompelde transformator is een hoogwaardige energiebesparende stroomapparatuur die ultralaag verlies, hoge betrouwbaarheid, sterk aanpassingsvermogen aan de omgeving en intelligente compatibiliteit integreert. De S13 1000kVA olie-ondergedompelde transformator voldoet niet alleen aan de huidige nationale vereisten voor energiebesparing en emissiereductie, maar kan gebruikers ook economische voordelen op lange termijn opleveren door het energieverbruik en de onderhoudskosten te verminderen. Met de voortdurende verbetering van de mondiale elektriciteitsnetten zal de S13-serie een belangrijkere rol gaan spelen in energietransmissie- en distributiesystemen.

Als u op zoek bent naar een efficiënte, stabiele en aanpasbare olie-ondergedompelde transformatoroplossing, dan is JUCEG Electrical uw betrouwbare partner. We hebben een professioneel R&D-team en een compleet after-sales servicesysteem, dat u gepersonaliseerde producten en professionele technische ondersteuning kan bieden op basis van uw daadwerkelijke toepassingsscenario's.

Functies

1. De spoel heeft een lage axiale kortsluitkrachtstructuur. Wanneer de transformator wordt kortgesloten, kan deze de axiale kortsluitkracht aanzienlijk verminderen en het vermogen om kortsluiting te weerstaan ​​aanzienlijk verbeteren.

2. Alle bouten en moeren op het dekseloppervlak zijn gemaakt van roestvrij staal 304, wat het roestpreventievermogen van de transformator verbetert.

3. Elke rubberen afdichtingsring maakt gebruik van het beste rubbermateriaal in China, wat de levensduur van de rubberen afdichtingsring aanzienlijk verlengt.

4. Het transformatorlichaam heeft een zeer betrouwbare ondersteuningsstructuur om een ​​betrouwbare compressie van de bovenste en onderste delen van de spoel te garanderen. De gehele lichaamsstructuur verbetert het vermogen om kortsluiting te weerstaan.

5. Dit vermindert niet alleen het nullastverlies van de transformator, maar zorgt er ook voor dat de kernflux niet verzadigd raakt wanneer de transformator onder spanning werkt, zodat de derde harmonische van de transformator klein is.

Grafiek 1: Vergelijking nullastverlies en belastingverlies (1000 kVA/10 kV-model)

Gegevensbron: Nationale technische normen voor energiebesparende transformatoren

1. Ultralaag energieverlies:

Zoals weergegeven in Grafiek 1 vermindert de S13-serie het nullastverlies met ongeveer 53% vergeleken met het S9-model en 26% vergeleken met het S11-model, en wordt het belastingverlies ook verminderd met meer dan 6% vergeleken met het S11-model. Het ontwerp met ultralaag verlies vermindert direct het energieverbruik op de lange termijn, waardoor de elektriciteitskosten voor gebruikers worden verlaagd en de CO2-uitstoot voor energiesystemen wordt verminderd.

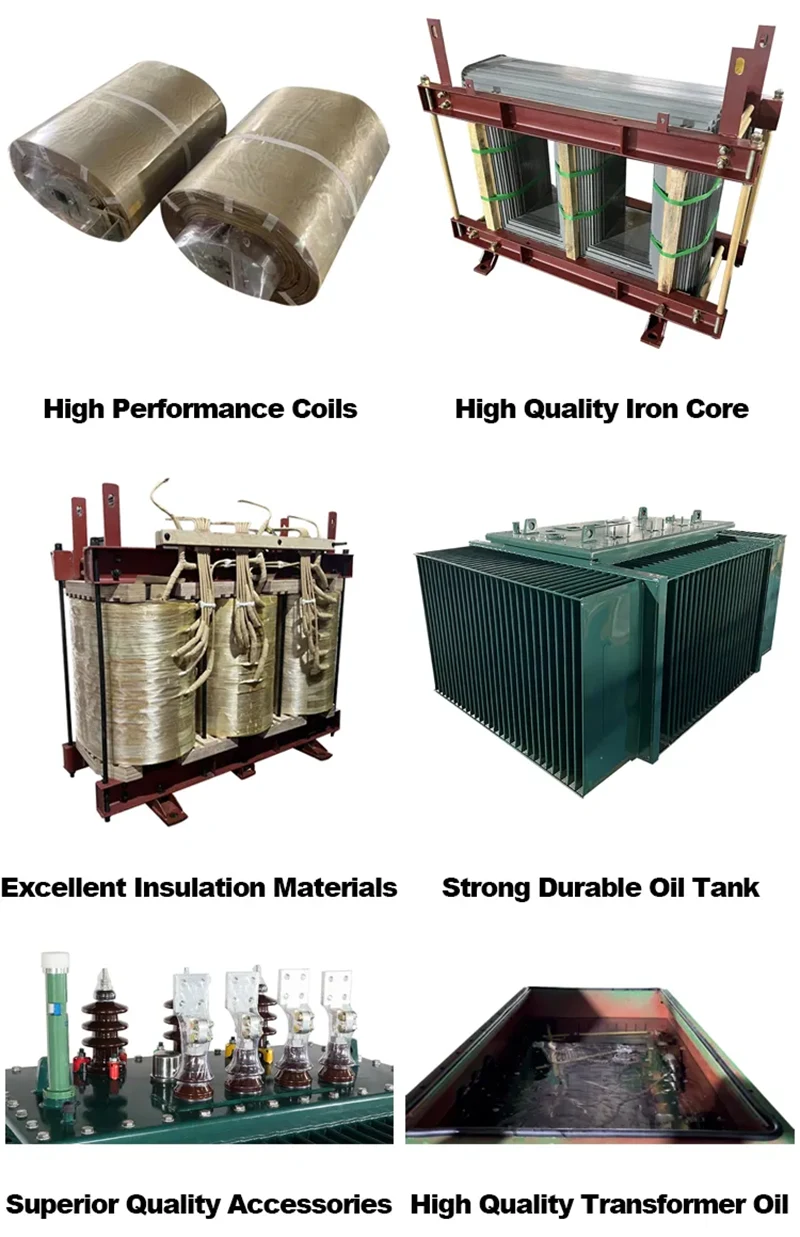

2. Hoogwaardige kern van siliciumstaal:

S11 S13 1000kVA olie-ondergedompelde transformator maakt gebruik van koudgewalste korrelgerichte siliciumstaalplaten met hoge magnetische permeabiliteit en laag ijzerverlies als kernmateriaal. De kern wordt verwerkt met geavanceerde step-lap-stapeltechnologie, die magnetische lekkage en kerntrillingen minimaliseert, waardoor het nullastverlies en het bedrijfsgeluid verder worden verminderd (het bedrijfsgeluid wordt binnen 50 dB geregeld, veel lager dan de nationale norm van 65 dB).

3. Geoptimaliseerd isolatie- en koelsysteem:

De transformator maakt gebruik van hoogwaardige minerale isolatieolie met goede thermische stabiliteit en isolatieprestaties, passend bij een afgedichte gegolfde olietankstructuur. De gegolfde tank kan automatisch uitzetten en krimpen als gevolg van de temperatuurverandering van de isolatieolie, waardoor een afgedichte, onderhoudsvrije werking wordt gerealiseerd (levensduur van het afdichtingssysteem is meer dan 20 jaar). Het geoptimaliseerde ontwerp van het oliecircuit versnelt de warmteafvoer en zorgt voor een stabiele werking, zelfs bij volledige belasting gedurende lange tijd in omgevingen met hoge temperaturen.

4. Sterke structurele robuustheid:

De tank en het frame zijn gemaakt van hoogwaardige koudgewalste staalplaat met anticorrosiecoating (epoxyzinkrijke primer + polyesterafwerking), die uitstekend bestand is tegen roest, vocht en mechanische schokken. Het kan zich aanpassen aan ruwe werkomgevingen buitenshuis, zoals kustgebieden met een hoge luchtvochtigheid, stofgebieden in industrieparken en noordelijke gebieden met lage temperaturen (bedrijfstemperatuurbereik van -40 ℃ tot 60 ℃).

5. Compatibiliteit met intelligente monitoring:

De S11 S13 1000kVA olie-ondergedompelde transformator is gereserveerd met installatie-interfaces voor intelligente bewakingsapparatuur (zoals olietemperatuursensor, wikkelingstemperatuursensor en gedeeltelijke ontladingsmonitor). Het kan worden aangesloten op het intelligente beheersysteem van het elektriciteitsnet om real-time monitoring van de olietemperatuur, wikkelingstemperatuur, oliepeil en bedrijfsstatus te realiseren, en op tijd een alarm te sturen voor abnormale omstandigheden, waardoor de veiligheid en intelligentie van de werking worden verbeterd.

Belangrijkste toepassingsscenario's

Het ontwerp van de S11 S13 1000kVA olie-ondergedompelde transformatoren is zeer veelzijdig, met een hoog rendement, stabiliteit en aanpassingsvermogen aan de omgeving, waardoor het geschikt is voor verschillende stroomdistributiescenario's, waaronder:

1.Industriële parken en zware industriële ondernemingen

Voor zware industriële ondernemingen met grote stroombelastingen die langdurig continu gebruik vereisen, zoals de staal-, chemische en mechanische productie-industrie, is de S13 1000kVA olie-ondergedompelde transformator een ideale stroomdistributieapparatuur. Het ultralage verlies kan de kosten van het productie-energieverbruik verlagen, en de stevige structuur kan zich aanpassen aan de complexe energieomgeving van industriële locaties.

2. Stedelijke en landelijke elektriciteitsnetten

Als kernuitrusting voor de transformatie en modernisering van het nationale energiebesparende elektriciteitsnet wordt het veel gebruikt in stedelijke woongemeenschappen, elektriciteitscentrales op het platteland en gemeentelijke openbare voorzieningen. Het geluidsarme ontwerp voldoet aan de milieueisen van woonwijken en de energiebesparende prestaties zijn in overeenstemming met de nationale "dual carbon"-strategie.

3. Energiecentrales en onderstations

S11 S13 1000kVA olie-ondergedompelde transformator wordt gebruikt als distributietransformator voor thermische energiecentrales, waterkrachtcentrales en windenergiecentrales en voldoet aan de energietransmissiebehoeften van midden- en laagspanningsnetten. Het hoge rendement verbetert de algehele efficiëntie van de energietransmissie van energiecentrales. Voor grote infrastructuurprojecten met hoge eisen aan de betrouwbaarheid van de stroomvoorziening, zoals hogesnelheidsspoorwegen, snelwegservicegebieden en logistieke parken op luchthavens, kan de S13-serie een stabiele en continue stroomvoorziening bieden, en de afgedichte structuur vermindert ook de werklast van onderhoud op locatie.
