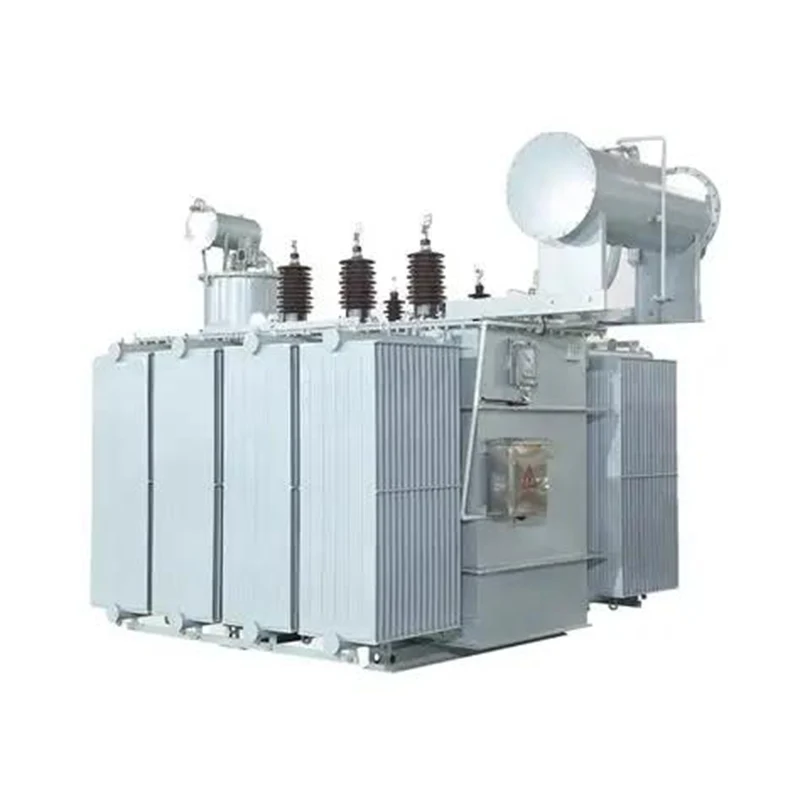

OLTC olie-ondergedompelde stroomtransformator

Als een professionele fabrikant van JUCEG OLTC olie-ondergedompelde stroomtransformatoren van hoge kwaliteit, bieden wij u de beste after-sales service. Met OLTC kan de transformator de kraanpositie onder belasting veranderen, waardoor de uitgangsspanning wordt aangepast. Dit is vooral belangrijk in situaties die een stabiele spanningsvoorziening vereisen, zoals gebieden met aanzienlijke spanningsschommelingen in het elektriciteitsnet of industriële scenario's met frequente belastingsveranderingen. OLTC Oil Immersed Power Transformer maakt gebruik van transformatorolie als isolatiemedium, dat een hoge isolatiesterkte heeft en de spanningen tussen de wikkelingen en tussen de wikkelingen en de geaarde ijzeren kern/olietank effectief kan isoleren, waardoor kortsluiting wordt voorkomen. Transformatorolie dient niet alleen als isolatiemedium, maar speelt ook een rol bij de warmteafvoer. Het absorbeert de warmte die wordt gegenereerd tijdens de werking van de transformator, brengt de warmte door convectie over naar de wand van de olietank en verspreidt deze vervolgens via de wand van de olietank naar de lucht, waardoor de temperatuur van de transformator binnen het toegestane bereik blijft. De ijzeren kern is meestal gemaakt van op elkaar gestapelde siliciumstaalplaten om wervelstroomverliezen en magnetische hysteresisverliezen te verminderen; de wikkelingen zijn gemaakt van gewikkelde koper- of aluminiumdraden, verdeeld in hoogspanningswikkelingen en laagspanningswikkelingen, en zetten de ingevoerde elektrische energie om in verschillende spanningsniveaus van uitgaande elektrische energie door middel van elektromagnetische inductie.

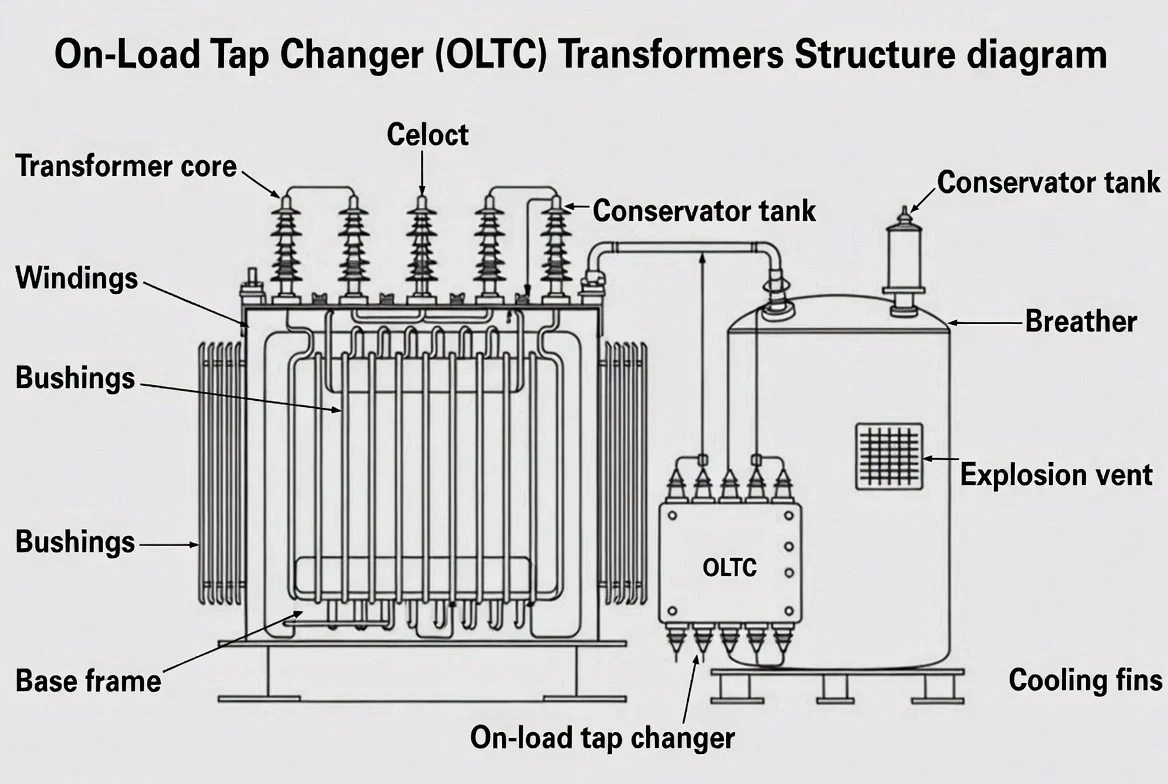

Hoe OLTC-transformatoren in de praktijk werken

Werkingsprincipe

Een OLTC werkt door te schakelen tussen aftakkingen die zijn aangesloten op verschillende punten op de transformatorwikkeling.

Tijdens elke tikverandering:

1. De belastingsstroom wordt tijdelijk overgedragen via overgangsweerstanden of reactoren.

2. Vonken worden geregeld in een geïsoleerde schakelkamer.

3. De uitgangsspanning wordt aangepast zonder de voeding te onderbreken.

Dit gecontroleerde proces zorgt voor een stabiele spanningsregeling, zelfs tijdens zware belastingsveranderingen.

Typisch spanningsregelbereik

De meeste OLTC-transformatoren bieden:

· ±10% spanningsregeling

· Stapgroottes van 1,25% of 1,5%

· 17 tot 33 kraanposities, afhankelijk van het transformatorontwerp

OLTC Oil Immersed Power Transformer'Deze parameters worden geselecteerd op basis van netwerkplanningsstudies en verwachte spanningsval langs transmissie- of distributielijnen.

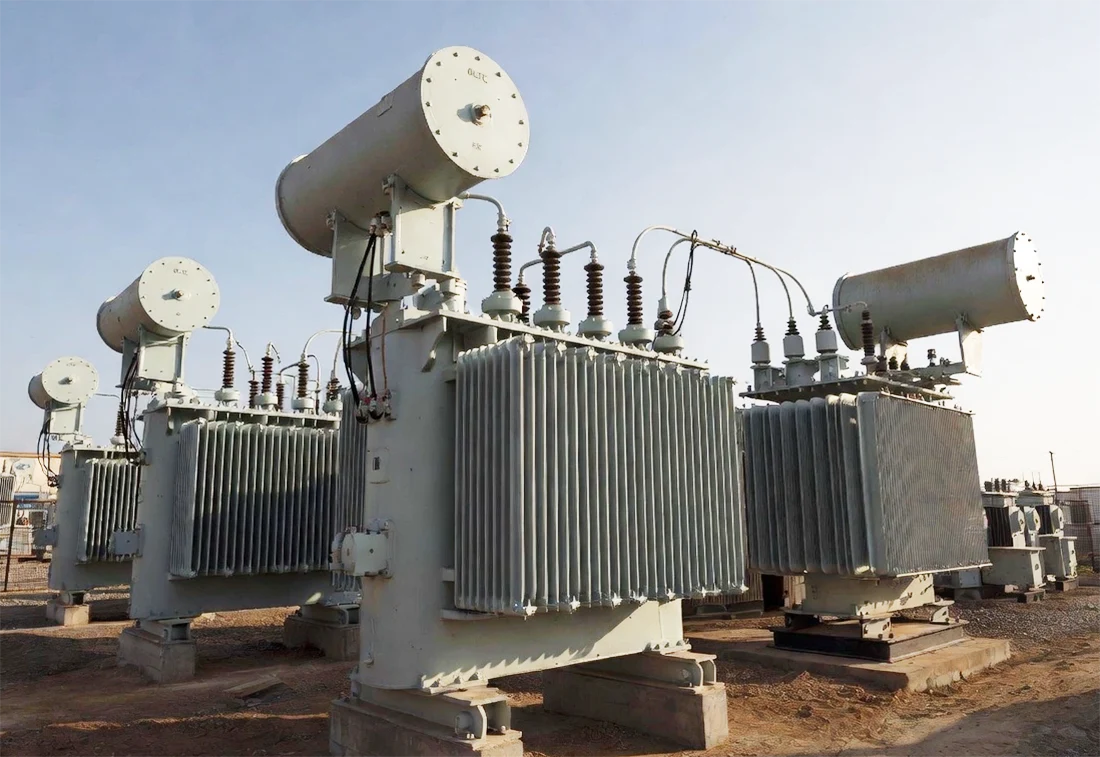

OLTC in hoogspannings- en elektriciteitsnetwerken

OLTC-transformatoren worden breed ingezet in:

· Transmissiesubstations (110 kV–765 kV)

· Verbindingspunten tussen opwekkings- en laadcentra

· Industriële installaties met een fluctuerende vraag

· Netgekoppelde transformatoren voor duurzame energie

In deze elektrische systemen helpt de OLTC Oil Immersed Power Transformer de spanning te stabiliseren, technische verliezen te verminderen en te zorgen voor naleving van de netspanningslimieten.

Toepassingsscenario

In de transmissie- en distributienetwerken worden OLTC-olieondergedompelde stroomtransformatoren gebruikt om de spanning te regelen en de kwaliteit van elektrische energie te garanderen. Vooral bij stroomtransmissie over lange afstanden of in gebieden met aanzienlijke spanningsschommelingen in het elektriciteitsnet is hun spanningsregulerende functie bijzonder belangrijk. Ze zijn geschikt voor industriële productielocaties die een stabiele spanningsvoorziening vereisen, zoals de staal-, chemische- en papierindustrie. De apparatuur in deze industrieën stelt hoge eisen aan spanningsstabiliteit en OLTC-olie-ondergedompelde stroomtransformatoren kunnen aan hun behoeften voldoen. In duurzame energiesystemen zoals zonne- en windenergie wordt de OLTC Oil Immersed Power Transformer gebruikt om de onstabiele stroomuitvoer te synchroniseren met het elektriciteitsnet. Het kan helpen de onstabiele energieproductie te beheersen en de interconnectie van hernieuwbare energiesystemen met traditionele energiesystemen te garanderen.
